Dc5776a-n 16MM Dikte Één de Koppeling van Maniersprag zonder Binnen Buitenrassen
  • Dc5776a-n 16MM Dikte Één de Koppeling van Maniersprag zonder Binnen Buitenrassen

Dc5776a-n 16MM Dikte Één de Koppeling van Maniersprag zonder Binnen Buitenrassen

Plaats van herkomst China
Merknaam SUMA
Certificering ISO SGS
Modelnummer Dc5776a-n
Productdetails
Productnaam:
Één Manierkoppeling die dc5776a-n dragen
Materiaal:
GCr15 Dragend Staal
Torsiecapaciteit:
604Nm
Omwentelingssnelheid:
3300rpm
EENHEIDSgewicht:
0.12kg
Garantie:
1 jaar
GROOTTE:
57.76*74.42*16mm
OEM:
keur goed
Hoog licht:

16MM één manier sprag koppeling

,

Dc5776a-n één manier sprag koppeling

,

Dc5776a-n koppeling één manierlager

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD6.5-USD9 PER PIECE
Verpakking Details
Kartondoos
Levertijd
3-5 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
1000pcs per maand
Productomschrijving

Dc5776a-n 16MM van de Type éénmanier van Diktesprag de Koppelingslagers



Korte Inleiding van de Koppelingslager van gelijkstroom Sprag



Het type gelijkstroom is een spragtype freewheelt kooi zonder binnen of buitenrassen. Het moet in een ontwerp worden geïnstalleerd die races, lagersteun voor het as en radiale ladingen, smering en verzegelen verstrekken. Het gelijkstroom-type versie-n keurt allerlei die smeermiddelen goed momenteel in equipement van de machtstransmissie worden gebruikt.


De oppervlaktehardheid van het gebeëindigde deel zou HRC 60 tot 62, voor een diepte van 0,6 mm-minimum moeten zijn.

Kernhardheid om HRC35 te zijn aan 45.



Afmetingen en Capaciteiten van de Koppelingslager van gelijkstroom Sprag




Grootte







TKN1)

Het overschrijden van snelheden

Spragruimte





Nr.

van klemmen



Nr.

van sprags

Gewicht
nimax2) namax3) Øa+0.008
-0,005
Øc± 0,013 emin Ødmin Øbmax
[NM] [min-1] [min -1] [mm] [mm] [mm] [mm] [mm] [mm]     [kg]
Dc2222g-n 63 8600 4300 22,225 38,885 8.33±0.075 10 50 15 12 0,03
Dc2776-n 119 6900 3400 27,762 44,422 8.33±0.075 13.5 58 18 14 0,055
Dc3034-n 124 6300 3100 30.34 47 8.33±0.075 13.5 62 20 14 0,06
DC3175 (3C) - N 159 6000 3000 31.75 48.41 8.33±0.075 13.5 63 21 3 16 0,06
Dc3809a-n 275 5000 2500 38,092 54,752 8.33±0.075 16 71 25 18 0,085
DC4127 (3C) - N 224 4600 2300 41,275 57,935 8.33±0.075 13.5 75 27 3 18 0,09
Dc4445a-n 363 4300 2100 44.45 61.11 8.33±0.1 16 79 29 20 0,095
DC4972 (4C) - N 306 3800 1900 49,721 66,381 8.33±0.1 13.5 86 33 4 22 0,1
Dc5476a-n 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 24 0,11
DC5476A (4C) - N 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 4 24 0,13
DC5476B (4C) - N 769 3500 1700 54,765 71,425 8.33±0.1 21 92 36 4 24 0,18
DC5476C (4C) - N 990 3500 1700 54,765 71,425 8.33±0.1 25.4 92 36 4 24 0,2
Dc5776a-n 604 3300 1600 57.76 74.42 8.33±0.1 16 98 38 26 0,11
Dc6334b-n 806 3000 1500 63.34 80 8.33±0.1 21 104 42 26 0,175
DC7221 (5C) - N 675 2600 1300 72,217 88,877 8.33±0.1 13.5 115 48 5 30 0,14
Dc7221b-n 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 30 0,185
DC7221B (5C) - N 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 5 30 0,21
DC7969C (5C) - N 2038 2400 1200 79,698 96,358 8.33±0.1 25.4 124 53 5 34 0,28
Dc8334c-n 2055 2300 1100 83.34 100,000 8.33±0.1 25.4 132 55 34 0,27
Dc8729a-n 1250 2200 1100 87.29 103.96 8.33±0.1 16 134 58 34 0,165
DC10323A (5C) *-N 1612 1800 900 103,231 ** 119,891 8.33±0.1 16 155 68 5 40 0,205
DC12334C*-N 4800 1500 750 123,340 ** 140,000 8.33±0.1 25.4 184 80 50 0,4
DC12388C (11C) 4875 1500 750 123,881 142.88 9.50±0.1 25.4 186 80 11 44 0,4

NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 12 tot 19
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
*) De binnenkooi centreerflens is op het tegengestelde
kant
**) Uitbreiding van tolerantie aan toelaatbare ± 0.013



Opzettend Voorbeeld

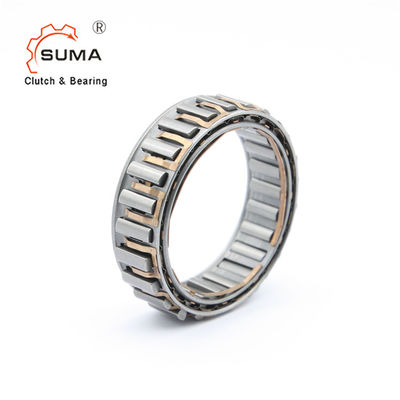

Beelden van de Koppelingslager van gelijkstroom Sprag


 Dc5776a-n 16MM Dikte Één de Koppeling van Maniersprag zonder Binnen Buitenrassen 2

Dc5776a-n 16MM Dikte Één de Koppeling van Maniersprag zonder Binnen Buitenrassen 3

FAQ





Q: Hoe pakt u de goederen in?

  • Totaal minder dan 25 kg: Elk in witte doos + 19*18*9cm doos + 29*28*19CM kartonneert doos
  • Totaal Gewicht over 100KG: Kartondoos + Houten Doos/Houten Pallet

Q: Kan ik de steekproeven van u krijgen?

A: Het wordt hoogst aangemoedigd om om de steekproeven voor kwaliteitscontrole te vragen.

Q: Kunt u om de goederen op tijd te leveren beloven?

  • Kleine punten: In voorraad.
  • Middelgrote Punten: 10-15 dagen
  • Grote punten: 20-25 dagen
