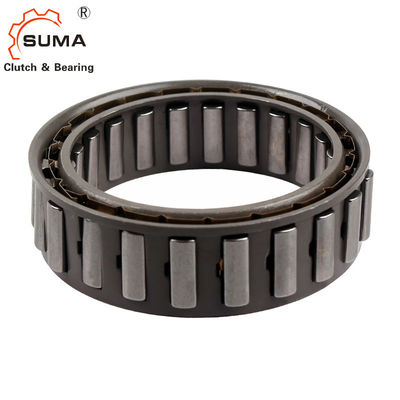

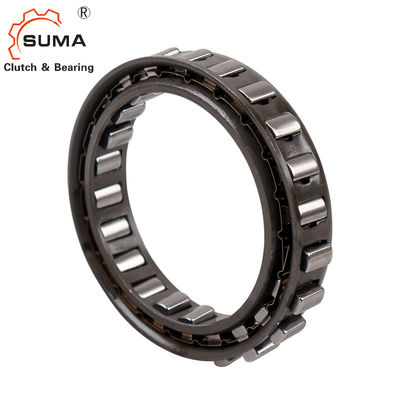

BW-13231 GCr15 Centrifugaal de Koppelingslager van Maniersprag
Spraglancering X
Intern freewheelt FXN zijn uitgerust met spraglancering X. Spraglancering X wordt gebruikt voor ondersteunt en overschrijdend koppelingen, op voorwaarde dat in freewheelende verrichting de binnenring bij hoge snelheid roteert en met het overschrijden van koppelingen verstrekt dat de drijfverrichting bij met lage snelheid wordt geleid. In freewheelende verrichting, veroorzaakt de middelpuntvliedende kracht F C sprag om van het buitenspoor te lanceren. In deze werkende staat, freewheel de werken slijtage-vrij, d.w.z. met onbeperkte levensduur.
Figuur 76-2 toont met spraglancering X in freewheelende verrichting freewheel. Sprags, die in een kooi gesteund worden aan de binnenring wordt verbonden, roteren met de binnenring die. De Thecentrifugalkracht F C die in het zwaartepunt S van sprag wordt toegepast draait de sprag coun-terclockwiseand rest tegen de steunring van de kooi. Dit resulteert in het hiaat a tussen sprag en het buitenspoor; freewheel de werken zonder contact. Als de binnenringssnelheid vermindert zodanig dat is het effect van de middelpuntvliedende kracht op sprag minder dan dat van FF van de de lentekracht, rust sprag opnieuw op de buitenring en freewheel is klaar te sluiten (figuur 76-3). Indien gebruikt als overschrijdende koppeling, moet de drijfsnelheid geen 40% van de lanceringssnelheid overschrijden.
Afmeting en Capaciteit
Type | Binnenschachtdiameter | Buitenschachtdiameter | Maximumbreedte | Geschatte Belemmeringstorsie | ||
Di | Spragruimte | DE | Spragruimte | B | N.m (kgf-m) | |
X-133818T | 20,345 | +0,008 - 0,005 | 37,008 |
+0,008 -0,005 |
10.0 | 49 (5,0) |
X-134939 | 22,225 | - | 38,887 | ±0.013 | 10.0 | 75 (7,6) |
Bwc-13219A BW-13252 |
27,762 | - | 44,425 | - |
13.5 19.1 |
139 (14,2) 233 (23,8) |
X-135052 | 31,881 | - | 48,548 | - | 13.5 | 154 (15,7) |
X-135014 X-133399 | 37,317 | - | 53,980 | - |
12.0 15.9 |
185 (18,9) 309 (31,5) |
BW-13161 Bwc-13230 |
38,092 | - | 54,750 | - |
13.5 15.9 |
251 (25,6) 323 (33,0) |
X-135005 | 38,568 | - | 55,207 | - | 20.5 | 422 (43,0) |
X-133400 | 40,485 | 一 | 57,150 | - | 22.3 | 534 (54,5) |
BW-13244 X-135067 | 41,275 | 一 | 57,937 | - |
13.5 17.4 |
212 (21,6) 343 (35,0) |
X-135041 | 44,450 | - | 61,112 | 一 | 13.5 | 226 (23,0) |
X-135349 | 47,325 | - | 63,987 | - | 13.5 | 343 (35,0) |
X-135036 | 47,408 | - | 64,075 | - | 22.3 | 667 (68,0) |
X-134398 | 49,720 | - | 66,383 | - | 19.1 | 667 (68,0) |
Type D |
Iinsidediameter
|
Buitendiameter
|
Aantal van sprags |
Richting | Benoeming | Auxitiarydelen |
Gewicht
|
|
(G) | ||||||||
X-133818T | 15.8 | 47.5 | 10 | D | C | 1 | T | 30 |
X-134939 | 17.2 | 50.1 | 12 | D | C | 1 | T | 35 |
Bwc-13219A | 21.5 | 56.9 | 14 | E | CC | 1 | T | 60 |
BW-13252 | E | c | 1 | T | 90 | |||
X-135052 | 24.6 | 62.0 | 16 | D | c | 1 | Cl | 65 |
X-135014 | 18 | E | c | 1 | Cl | 65 | ||
X-133399 | 28.9 | 69.1 | 18 | E | c | 1 | 90 | |
BW-13161 | E | c | 1 | 75 | ||||
Bwc-13230 | 29.5 | 70.1 | 18 | D | CC | 1 | T.ST | 90 |
X-135005 | 30.9 | 70.7 | 18 | D | c | 1 | CL.ST | 110 |
X-133400 | 32.4 | 71.5 | 18 | E | c | 1 | 135 | |
BW-13244 | 14 | D | c | 1 | CL.ST | 75 | ||
X-135067 | 33.0 | 72.5 | 18 | D | c | 1 | T | 105 |
X-135041 | 35.5 | 76.4 | 20 | E | c | EB.CL | 100 | |
X-135349 | 37.9 | 80.0 | 22 | D | c | 1 | 90 | |
X-135036 | 37.9 | 80.1 | 22 | E | c | 1 | CL.ST | 150 |
X-134398 | 39.7 | 83.0 | 22 | D | c | 1 | CL.ST | 135 |
Type | Binnenschachtdiameter | Buitenschachtdiameter | Maximumbreedte | Geschatte Belemmeringstorsie | ||
Di | Spragruimte | DE | Spragruimte | B | N.M (kgf.m) | |
x-135006 | 54,572 | +0.0080.005 | 71,211 | ±0.013 | 20.5 | 799 (81,5) |
BW-13231 |
54,765 |
— |
71,427 |
— |
13.5 | 402 (41,0) |
BW-13214 | 15.9 | 363 (37,0) | ||||
BW-13167 | 15.9 | 569 (58,0) | ||||
BW-13209 |
57,760 |
— |
74,427 |
— |
13.5 | 554 (56,5) |
Bwc-13239B | 15.9 | 711 (72,5) | ||||
BW-13238 | 21.0 | 1050 (107) | ||||
X-133401 | 59,538 | — | 76,200 | — | 25.4 | 1350 (138) |
BW-13243 |
72,217 |
— |
88,882 |
—
|
13.5 | 637 (65,0) |
Bwc-13168 | 21.0 | 1510 (154) | ||||
Bwc-13229 | 21.6 | 1325 (135) | ||||
BW-13255 | 26.7 | 1920 (196) | ||||
X-133614C | 83,596 | ±0.013 | 102,555 | — | 25.4 | 3040 (310) |
X-133402 | 85,776 | — | 104,775 | — | 25.4 | 3090 (315) |
Bwc-13251 |
103,231 |
— |
119,944 |
— |
15.4 | 789 (80,5) |
Bwc-13261 | 15.4 | 1580 (161) | ||||
X-133639 | 103,231 | — | 122,230 | — | 25.4 | 4410 (450) |
X-133403 | 123,881 | — | 142,880 | — | 25.4 | 5740 (585) |
Type D |
Iinsidediameter D |
Buitendiameter D |
Aantal sprags | Richting | Benoeming | Auxitiarydelen |
Gewicht (G) |
|
X-135006 | 43.6 | 89.1 | 24 | D | C | 1 | CL.ST | 60 |
BW -13231 | 20 | D | C | 1 | T.ST | 95 | ||
BW-13214 | 43.8 | 89.3 | 14 | D | c | 1 | T.ST | 105 |
BW-13167 | 22 | E | c | 1 | 120 | |||
BW-13209 | 26 | D | c | 1 | T.ST | 105 | ||
Bwc-13239B | 46.2 | 93.1 | 26 | D | CC | 1 | CL.ST | 125 |
BW-13238 | 26 | E | c | 1 | 175 | |||
X-133401 | 47.6 | 95.3 | 26 | E | c | 1 | 220 | |
BW -13243 | 24 | D | c | 1 | CL.ST | 120 | ||
Bwc-13168 Bwc-13229 |
57.7 | 111 |
30 30 |
E E |
CC CC |
1 | EB |
210 190 |
BW -13255 | 30 | D | c | 1 | CL.ST | 255 | ||
•X-133614C | 66.7 | 128 | 34 | E | c | 1 | Cl. | 350 |
X-133402 | 68.6 | 131 | 34 | E | c | 1 | 350 | |
BWC-13251 BWC-13261 | 82.5 | 150 |
18 36 |
D D |
CC CC |
1 |
CL.ST CL.ST |
180 200 |
X-133639 | 82.5 | 153 | 40 | E | c | 1 | CL.ST | 410 |
X-133403 | 99.1 | 179 | 44 | E | c | 1 | 480 |
