Het Lager van de Spragkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | SF18-13.5 |

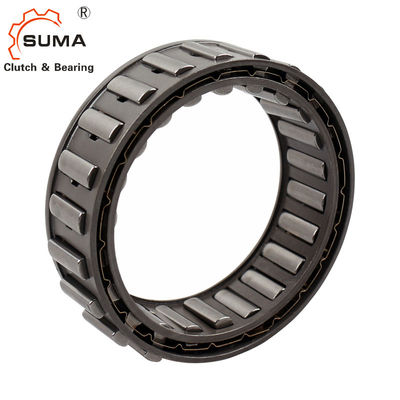

SF18-13.5 de kooi freewheelt Centrifugaalsprag-Koppelingslager
Eigenschappen
De kooi freewheelt SF is sprag freewheelt om te zijn
geïnstalleerd tussen klant-geleverde binnen en
buitenringen.
Freewheelt SF worden gebruikt zoals:
➧ Ondersteunt
➧ Het overschrijden van Koppelingen
➧ Het indexeren freewheelt
Naast standaard, twee andere
de types zijn beschikbaar voor uitgebreide levensduur.
Nominale torsies tot 93 000 NM.
Afmeting en Capaciteit
| Freewheel Grootte |
Type
|
Nominaal t orque Mn NM |
Type | Nominaal t orque Mn NM |
Type | Nominaal t orque Mn NM |
Spraglancering bij buitenring snelheid min-1 |
J mm |
D mm |
B mm |
K mm |
Spragshoeveelheid | Gewicht kg |
| SF18-13,5 | J | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
| SF23-13,5 | J | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
| SF27-13,5 | J | 160 | JT | 160 | JZ | 100 | 3 600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
| SF31-13,5 | J | 170 | JT | 170 | JZ | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
| SF32-21,5 | J | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
| SF37-14,5 | K | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
| SF42-21 | J | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
| SF44-14,5 | K | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
| SF46-21 | J | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
| SF50-18,5 | K | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
| SF56-21 | J | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
| SF57-18,5 | K | 950 | KT | 950 | KZ | 800 | 2 000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
| SF61-21 | J | 1 300 | JT | 1 300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
| SF72-23,5 | K | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
| SF82-25 | K | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
| SF107-25 | K | 3 300 | KT | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
| SF127-25 | K | 4 900 | KT | 4 900 | KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
| Sf140-50 | S | 13 600 | ST | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
| SF140-63 | S | 18 000 | ST | 18 000 | SZ | 14 000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
| Sf170-50 | S | 17 000 | ST | 17 000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
| SF170-63 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
| Sf200-50 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
| SF200-63 | S | 29 000 | ST | 29 000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
| SF230-63 | S | 37 000 | ST | 37 000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
| Sf270-50 | S | 35 000 | ST | 35 000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
| SF270-63 | S | 44 000 | ST | 44 000 | SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
| Sf340-50 | S | 45 000 | ST | 45 000 | SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
| SF340-63 | S | 67 500 | ST | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
| Sf380-50 | S | 57 000 | ST | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
| SF440-63 | S | 93 000 | ST | 93 000 | SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
De theoretische nominale torsie is slechts voor ideale concentriciteit tussen de binnen en buitenring van toepassing.
De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie. Zie pagina 14 voor bepaling van selectietorsie.
Steun
De zijbegeleiding van de Kooi freewheelt kan of door een schouder op de buitenring of door wachtringen of wachtschijven worden uitgevoerd die in de buitenring worden bevestigd. De capaciteit van de torsietransmissie kan worden verbeterd als verscheidene kooien zij aan zij worden geschikt. In dit geval gelieve te raadplegen RINGSPANN op overdraagbare torsies. Gelieve te nemen nota van de technische punten op pagina 118regarding de spragsporen.
Voorbeeld om opdracht te geven tot
Freewheel grootte SF 44-14,5, standaard:
• SF 44-14,5 K
