Het Lager van de Spragkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | DC7221B (5C) - N |

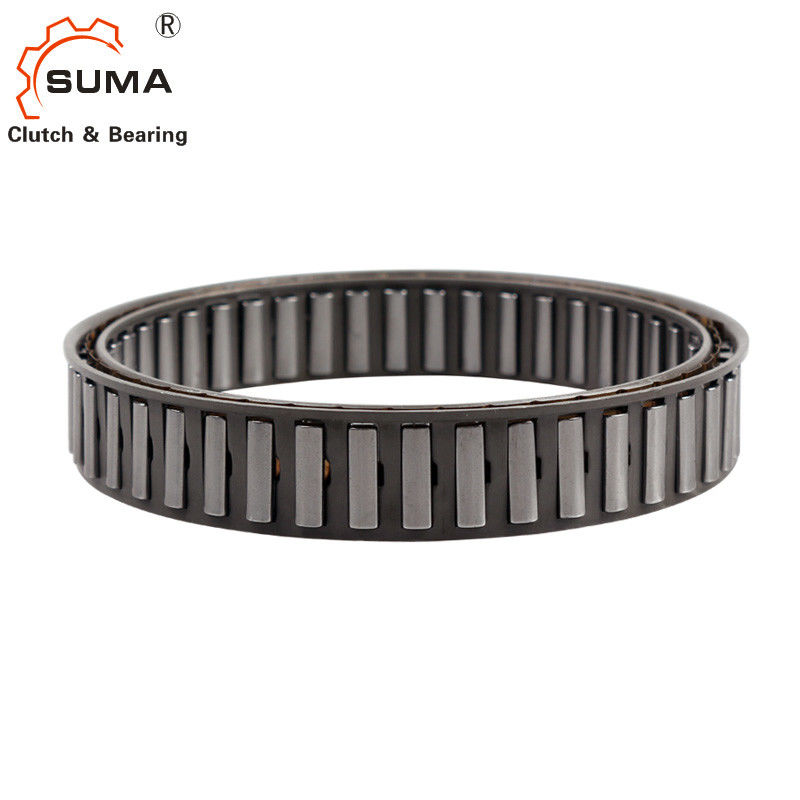

DC7221B (5C) - de Naar maat gemaakte Lagers van N
Eigenschappen
Het type gelijkstroom is een spragtype freewheelt kooi zonder binnen of buitenrassen. Het moet in een ontwerp worden geïnstalleerd die races, lagersteun voor het as en radiale ladingen, smering en verzegelen verstrekken. Het gelijkstroom-type versie-n keurt allerlei die smeermiddelen goed momenteel in equipement van de machtstransmissie worden gebruikt.
De sprag ruimtetolerantie moet niet worden overschreden. De binnen en buitenrassen moeten allebei een minimum duidelijke breedte „e“, zonder enig reces hebben, om te verzekeren freewheel functies correct zoals die bij het volgende van pagina's worden getoond.
Alternatief, kunnen de races worden gemaakt voor het geval dat de schachten van gehard staal, of huisvesting, aan de hieronder specificatie. De oppervlaktehardheid van het gebeëindigde deel zou HRC 60 tot 62, voor een diepte van 0,6 mm-minimum moeten zijn.
Kernhardheid om HRC35 te zijn aan 45. Oppervlakteruwheid om 22CLA niet te overschrijden. Maximumversmalling tussen rassen: 0.007 mm voor 25 mm-breedte.
Technische Datas
| Punt | DC72218 (5C) - N |
| Materiaal | GCr15 |
| Droeg dia. | 72,217 mm |
| Buitendia. | 88,877 mm |
| Breedte | 21 mm |
| Torsiecapaciteit | 1279 N.m |
| Het overschrijden van snelheden (imax) | 2600 r/min |
| Het overschrijden van snelheden (amax) | 1300 r/min |
| Gewicht | 0,31 kg |
| Pakket | Kartondoos of als uw vereisten |
Afmetingen en Capaciteiten
|
Grootte
|
TKN1) |
Het overschrijden van snelheden |
Spragruimte
|
Nr. van klemmen
|
Nr. van sprags |
Gewicht | ||||||
| nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
| [NM] | [min-1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| Dc2222g-n | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
| Dc2776-n | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
| Dc3034-n | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
| DC3175 (3C) - N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
| Dc3809a-n | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
| DC4127 (3C) - N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
| Dc4445a-n | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
| DC4972 (4C) - N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0,1 |
| Dc5476a-n | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
| DC5476A (4C) - N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
| DC5476B (4C) - N | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
| DC5476C (4C) - N | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
| Dc5776a-n | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
| Dc6334b-n | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
| DC7221 (5C) - N | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0,14 |
| Dc7221b-n | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
| DC7221B (5C) - N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
| DC7969C (5C) - N | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
| Dc8334c-n | 2055 | 2300 | 1100 | 83.34 | 100,000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0,27 |
| Dc8729a-n | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
| DC10323A (5C) *-N | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0,4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 12 tot 19
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
*) De binnenkooi centreerflens is op het tegengestelde
kant
**) Uitbreiding van tolerantie aan toelaatbare ± 0.013
