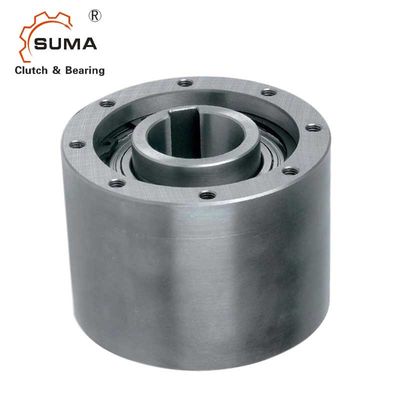

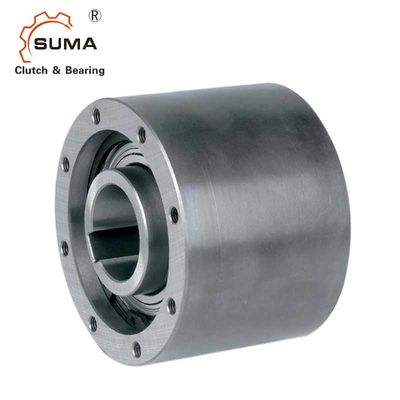

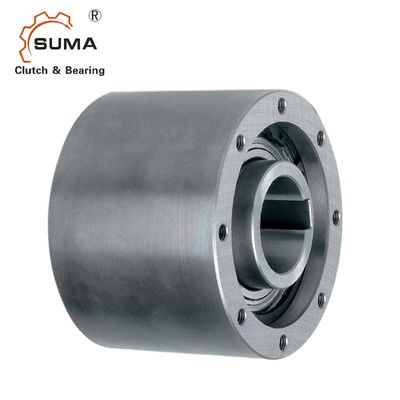

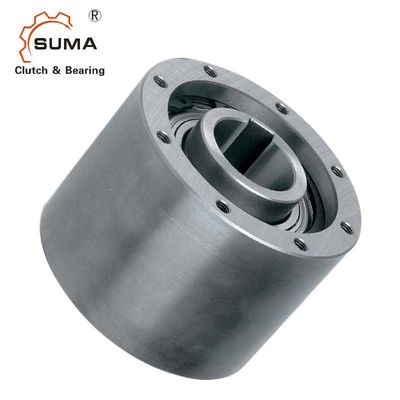

SMZ20 verzegeld 67MM G6 de Koppelingslager van de Tolerantienok
Eigenschappen
Het type SMZ is verzegeld, sprag freewheelt het type, gesteund dragen gebruikend twee 60. .ZZ reeksvet gesmeerde lagers.
De eenheden zijn geleverd klaar voor installatie gesmeerd vet. SMZ-de eenheden zijn bedoeld multifunctioneel, om in diverse toepassingen worden gebruikt. Een typische opzettende regeling wordt getoond op de volgende pagina. De binnenrace wordt gesloten aan de schacht. De binnendiameter van het buitenras (afmeting D4) zou als het opzetten register voor de verbonden delen (tand, katrol, toestel, torsiewapen…) moeten worden gebruikt. De het opzetten spon zou aan g6-tolerantie moeten zijn.
Afmetingen en Capaciteiten
Type | Grootte |
|
Het overschrijden van snelheden |
|
Gewicht | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
[mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6.2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8.6 | 13.2 |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 10 tot 13
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1
“ Verwijs naar het opzetten en onderhoudsinstructies
pagina 16 tot 19
Het opzetten en het Koppelen
