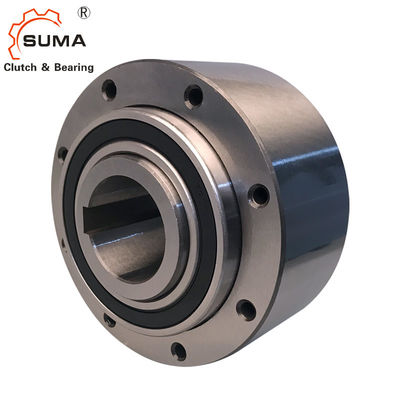

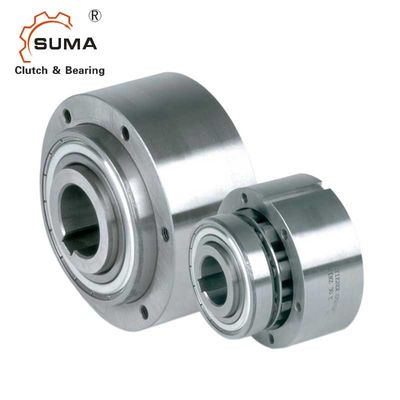

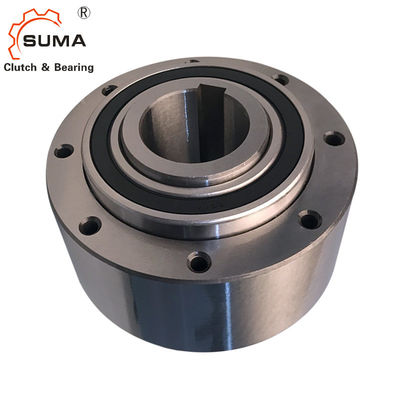

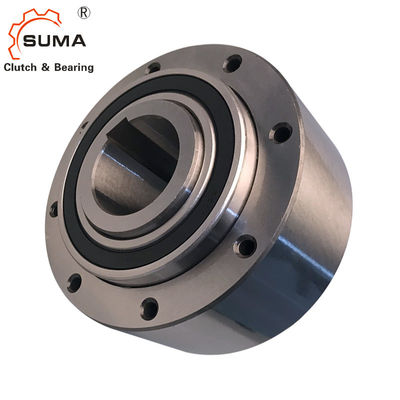

RIZ30 9000RPM freewheelt 1 Richtingkoppeling van het Rollager
Eigenschap
De types RIZ, RINZ zijn centrifugaal lanceren sprag type freewheelt met het binnenras roteren. Geschikt voor ondersteun, of overschrijdend koppelingstoepassingen. Slechts wordt de binnenrace ontworpen voor het freewheelen.
Deze eenheden maken deel uit van het modulaire systeem van Stieber. Zij dragend steunen gebruikend reeks 60. lagers, vet met ZZ-verbindingen wordt en wordt gepast gesmeerd die. De eenheden worden als norm met vet wordt gesmeerd en klaar om in of een horizontale of verticale positie te installeren geleverd die. De types RIZ, RINZ worden ontworpen om met g-reeksdekking worden gebruikt. De volgende pagina's geven verdere inportant informatie voor gebruik van deze typeeenheid.
Als de eenheid binnen een huisvesting moet worden geïnstalleerd waar de oliesmering beschikbaar is, te specificeren gelieve type RIW, RIWN. De F-reeksdekking van type GFR, GFRN wordt dan gebruikt zonder schachtverbindingen.
Afmetingen en Capaciteiten
Type | Grootte |
|
Snelheden |
|
Aantal |
|
Gewicht | ||||
RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L 1 | L | t | |
[mm] | [NM] | [min-1] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12.7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29.5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42.5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
NOTA'S
1) Maximum T = 2 × T KN „verwijst naar Selectiepagina 10 tot 13
2) Dit maximum - de toelaatbare maximum snelheid n van de torsietransmissie moet niet worden overschreden wanneer het overbrengen van torsie
3) Deze minimum toelaatbare overschrijdende snelheid n zou imin niet onder ononderbroken verrichting moeten worden verminderd. Mogelijke vermindering van deze minimumsnelheid op verzoek
4) Het binnenras overschrijdt Spiebaan aan DIN 6885,1 „verwijst naar het opzetten en onderhoudsinstructies
