Het Lager van de nokkenkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | IR16 |

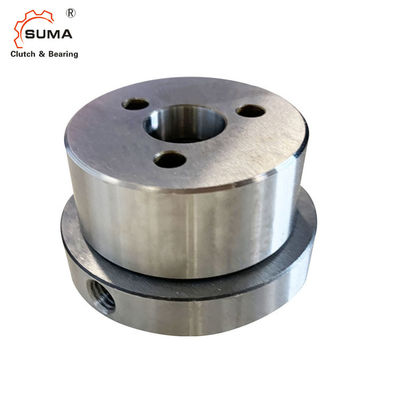

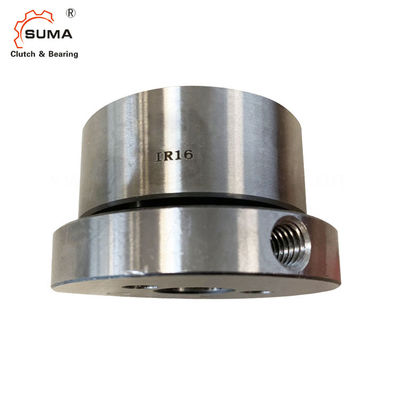

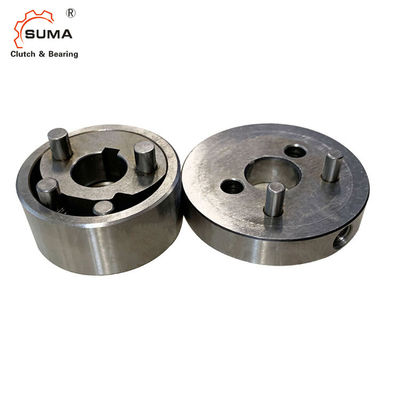

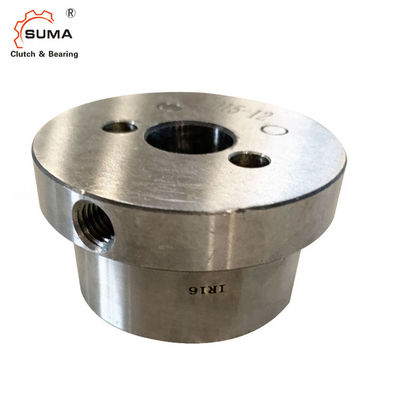

IR16 de onomkeerbare Naar maat gemaakte Lagers van Slotenbidirection
Eigenschappen
De onomkeerbare Sloten IRL zijn tweerichtings acterenrol freewheelt met lagersteun. Zij zijn klaar voor installatie.
De Onomkeerbare Sloten IRL worden gebruikt zoals:
➧ Het tweerichtings Acteren ondersteunt
Nominale torsies tot 100 NM.
Bores tot 35 mm.
Terwijl normaal transmits torsies van het drijven of de gedreven kant in slechts één irection van omwenteling freewheelt, met het Onomkeerbare Slot IRL is het mogelijk voor het drijfdeel om te drijven
schacht in beide richtingen van omwenteling. Er is, echter, een sluitenactie tegen om het even welke omgekeerde torsie die uit het gedreven deel, ongeacht de richting van omwenteling komen waarin het wordt uitgeoefend.
Afmetingen en Capaciteiten
|
Freewheel Grootte |
Type |
Nominaal torsie |
Droeg D mm |
A* mm |
B* mm |
C mm |
D mm |
E mm |
G ** | L mm |
M1 mm |
M2 mm |
N mm |
O mm |
P mm |
Q mm |
R mm |
T ** mm |
V mm |
Z ** |
Gewicht kg |
| IRL 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
| IRL 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
| IRL 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
| IRL 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie.
* Spiebaan volgens DIN 6885, pagina 1 • Tolerantie van spiebaanbreedte JS10.
** Z = Aantal onttrokken gaten G op hoogtecirkel T.
Het opzetten en het Koppelen
De klep, die in het getoonde voorbeeld een controle of een afgesloten klep zijn, wordt aangepast in de het openen of het sluiten richting door middel van een handwiel.
Het Onomkeerbare Slot verhindert om het even welke ongecontroleerde die verschuivingen in de positie van de klep toe te schrijven aan de druk door het middel wordt uitgeoefend die in de pijp stromen.
Het gebruik van Onomkeerbare Sloten is niet beperkt tot manueel in werking gestelde kleppen en zij kunnen ook met gemotoriseerde regelaars worden gebruikt. In dit geval is er het bijzondere voordeel dat de torsiemotor moet worden ontworpen om slechts de het aanpassen torsie te leveren, die over het algemeen laag is, aangezien alle status en plotselinge omgekeerde torsies door het Onomkeerbare Slot worden geabsorbeerd.
