Het Lager van de nokkenkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | KI164 |

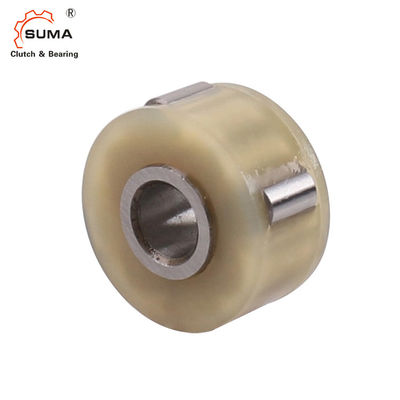

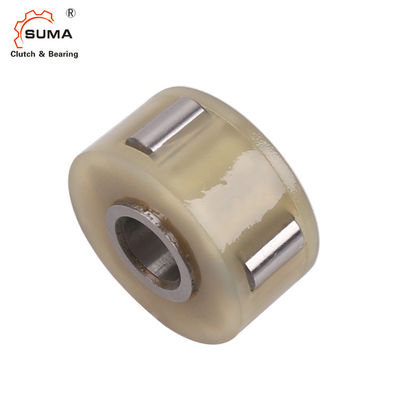

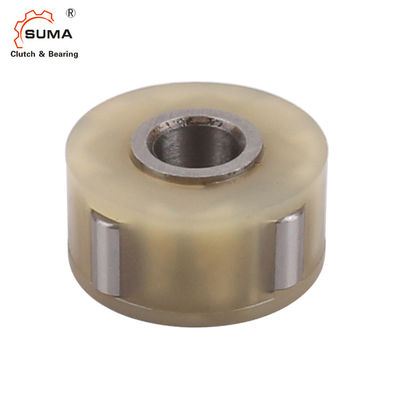

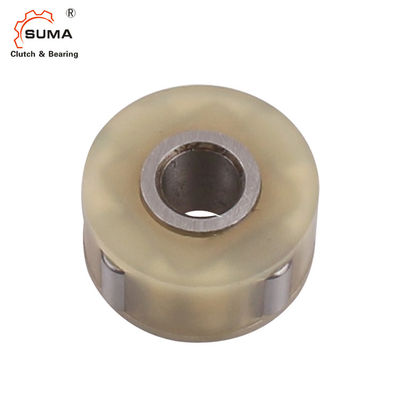

KI164 1Way Sprag freewheelt Douane Dragende Vervaardiging
Eigenschappen
Het type KI is een roltype freewheelt. Het is assemblage het bestaan uit van een binnendierace en rollen in een polyamidekooi wordt gepast. Dit type van eenheid kan niet worden ontmanteld. Het wordt ontworpen voor kleine mechanismen in kantoorbenodigdheden, of verpakkende machines, die binnen toestellen of voer moeten worden opgezet
rollen.
De toestel of voerrol binnendiameter wordt gebruikt als buitenras. De extra lagersteun wordt vereist, en freewheel moet niet aan aslading worden onderworpen; de opzettende voorbeelden worden getoond op de volgende pagina. Het buitenras te hoeven niet worden vaste vorm gegeven; min. sterkte: 700 N/mm2
De oppervlakteruwheid zal 22 CLA.Mounting op de schacht niet kan een pers geschikt aan r6-tolerantie of een lijm zijn geschikt met een ontruiming van 0,02 tot 0,05mm overschrijden.
De grootte 8 mm en kan hierboven van een spiebaan worden voorzien. Temperatuurwaaier: – 40°C aan +100°C (ononderbroken verrichting). De piektemperaturen van +120°C zijn aanvaardbaar voor korte perioden.
Technische Datas
| Productnaam | Één Manierkoppeling die KI164 draagt |
| Model | KI164 |
| Materiaal | GCr15 |
| Binnendiameter | 4mm |
| Buitendiameter | 16mm |
| Dikte | 10mm |
| Torsiecapaciteit | 0.8Nm |
| Binnenras die snelheid overschrijden | 1000r/min |
| Buitenras die snelheid overschrijden | 8000r/min |
| Gewicht | 0.008kg |
| Structuur | Roltype |
| Toepassing | Textielmachine, ventilators, ventilator, drukmachine |
| Pakket | Kartondoos, Houten Doos of Aangepast |
| Betalingstermijnen | TT. L/C, D/A, D/P, Western Union, Paypal |
| levertijd | 2-4 dagen voor de steekproef, 7 dagen voor grote orde |
Diamensions en Capaciteiten
|
Type |
Grootte |
Binnendiameter |
TKN 1) (NM) |
Het overschrijden van snelheid |
Buitendiameter |
L1 (mm) |
L (mm) |
Gewicht |
|
|
KI |
dH7 (mm) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
DH7 (mm) |
(kg) |
||||
| 164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 10 tot 13
*) Kan ook met een spiebaan aan DIN 6885,1 worden geleverd
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
Het opzetten en het Koppelen
