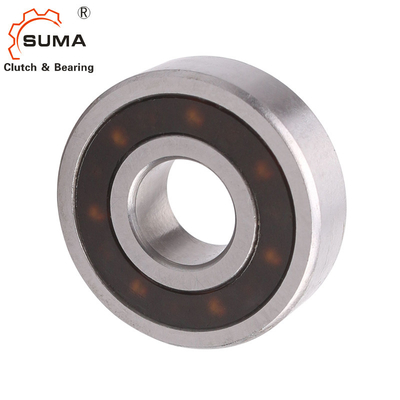

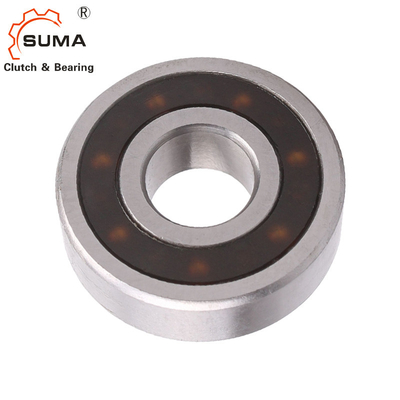

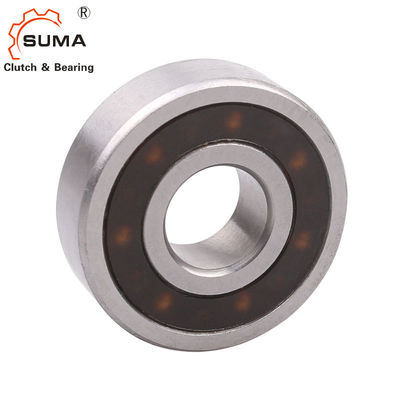

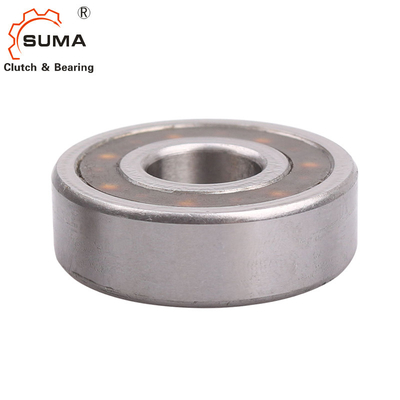

FK FK-2RS freewheelt Één Manierlagers FK6204 FK6204-2RS
De eigenschappen van freewheelen één manierlagers
Breedte
12 / 14/15/16/17/18 mm
Werkende temperatuur
max. 140°C
Hogere temperaturen op verzoek
max. 110°C (ontwerp 2RS met RS-verbindingen)
Smering
Reeks FK 2RS met verbindingen
De doeltreffende smering van het levenvet
Reeks FK zonder verbindingsschijven
Olie of vetsmering
Geleverd met corrosiebescherming.
Installatie
Installatietolerantie
Schacht n6; hub N7
Het koppelen delen
Verharden en malen van de het koppelen delen zijn niet noodzakelijk. Maak (vrij vet) grondig de het koppelen delen in de buurt van schoon freewheelen koppeling evenals freewheel de ringen van de koppeling alvorens de perspasvorm te maken.
Lager
Freewheel koppeling omvat bal en rollagers. De extra externe lagersteun is niet noodzakelijk.
Pers geschikte druk
Moet de pers geschikte druk niet op de ballen worden toegepast.
Het vastklemmen richting
De pijl op de binnenring wijst de het vastklemmen van de binnenring richting aan.
Afmetingen en Capaciteiten
Tekeningslegende:
D = torque de binnendiameter D = buitendiameter W = breedte r = randstraal T = n = omwentelingssnelheid C = ladingscapaciteit
| Benoeming |
D
[mm]
|
D
[mm]
|
W
[mm]
|
Tnom
[NM]
|
nmax
[t/min]
|
Cdyn.
[N]
|
Cstat.
[N]
|
r
[mm]
|
Gewicht
[kg]
|
Punt nr. |
| FK 6203 |
17 |
40 |
12 |
53 |
10.800 |
6.245 |
3.441 |
1.0 |
0,07 |
301065 |
| FK 6203-RS |
17 |
40 |
12 |
53 |
3.700 |
6.245 |
3.441 |
1.0 |
0,07 |
301079 |
| FK 6204 |
20 |
47 |
14 |
60 |
7.500 |
6.869 |
4.268 |
1.5 |
0,12 |
301068 |
| FK 6204-2RS |
20 |
47 |
14 |
60 |
3.200 |
6.869 |
4.268 |
1.5 |
0,12 |
301087 |
| FK 6205 |
25 |
52 |
15 |
104 |
5.400 |
7.448 |
5.146 |
1.5 |
0,15 |
301070 |
| FK 6205-2RS |
25 |
52 |
15 |
104 |
2.800 |
7.448 |
5.146 |
1.5 |
0,15 |
301092 |
| FK 6206 |
30 |
62 |
16 |
148 |
5.100 |
7.859 |
6.066 |
1.5 |
0,23 |
301074 |
| FK 6206-2RS |
30 |
62 |
16 |
148 |
2.400 |
7.859 |
6.066 |
1.5 |
0,23 |
301103 |
| FK 6207 |
35 |
72 |
17 |
265 |
3.700 |
8.902 |
7.819 |
2.7 |
0,34 |
301077 |
| FK 6207-2RS |
35 |
72 |
17 |
265 |
1.900 |
8.902 |
7.819 |
2.7 |
0,34 |
301108 |
| FK 6208 |
40 |
80 |
18 |
267 |
3.700 |
8.902 |
7.752 |
2.7 |
0,45 |
301078 |
| FK 6208-2RS |
40 |
80 |
18 |
267 |
1.900 |
8.902 |
7.752 |
2.7 |
0,45 |
301110 |
| FK 6304-2RS |
20 |
52 |
15 |
104 |
2800 |
7448 |
5146 |
1.5 |
0,17 |
301098 |
Alle specificaties voor reeks FK 2RS (met verbindingen) en reeks FK (zonder verbindingen)
De gespecificeerde nominale torsie is gebaseerd op voldoende stijfheid van het koppelen van delen.
Omwentelingssnelheid n voor reeks FK (zonder verbindingen) = de inherente snelheid van de assemblageeenheid
Omwentelingssnelheid n voor reeks FK 2RS (met verbindingen) = snelheidsverschil van het koppelen van delen.
De achter drijftorsie wordt beperkt door het torsiewapen. Het torsiewapen moet niet in positie worden vastgeklemd. Het moet 0,5 duimspel in de as en in radiale richting hebben.
FRHM ondersteunt wordt geleverd voor een ontruimingspasvorm. Setscrews op de binnenring wordt verstrekt voor asbehoud, worden de schachtkragen niet vereist.
