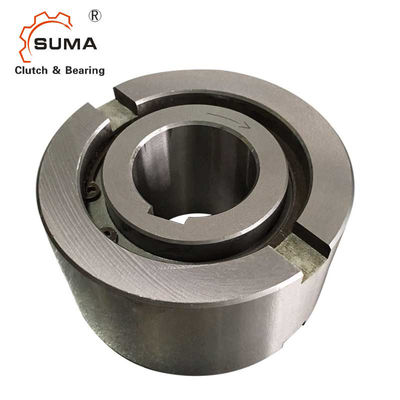

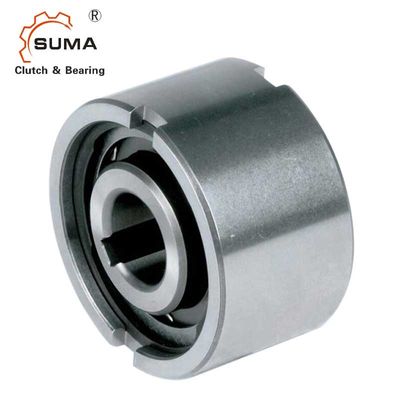

N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag
  • N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag
  • N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag
  • N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag
  • N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag

N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag

Plaats van herkomst China
Merknaam SUMA
Certificering ISO SGS
Modelnummer NF20
Productdetails
Productnaam:
Één Manierkoppeling die NF20 dragen
Materiaal:
GCr15 Dragend Staal
Omwentelingssnelheid:
3600rpm
Eenheidsgewicht:
0.6kg
Garantie:
1 jaar
GROOTTE:
20*62*36mm
Torsiecapaciteit:
188Nm
OEM:
Keur goed
Hoog licht:

N-F Één Manier Sprag

,

3600RPM één Manier Sprag

,

Freewheel Één Koppeling van Maniersprag

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD10-USD15 PER PIECE
Verpakking Details
Kartondoos
Levertijd
10-15 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
1000pcs per maand
Productomschrijving

N-F 3600RPM freewheelt 36MM Één Manier Sprag voor Transportband

Eigenschappen

Het type N-F is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as te steunen

en radiale ladingen. De smering en het verzegelen moeten ook door de installatie worden verstrekt.

De standaardsmering is olie. De nominale buitendiameter is een standaardkogellagerdimensie. Een typische regeling moet dit type naast een lager met dezelfde huisvestingstolerantie installeren, zoals die op de volgende pagina wordt getoond. De binnenrace wordt gesloten aan de schacht. Het buitenras heeft een positieve n6-tolerantie om een pers te geven paste in een H7-huisvesting. De extra zijinkepingen voorzien positieve torsietransmissie.

Als de huisvestingstolerantie aan K6 is, is het gebruik van de inkepingen niet noodzakelijk, maar de huisvesting moet sterk zijn genoeg tonot uitbreidt zich na assemblage.

Afmetingen en Capaciteiten

Type Grootte   Het overschrijden van snelheden   Gewicht
N-F dH7 TKN 1) nimax 2) namax 3) Dn6 D5 D6 L t BH11





[mm] [NM] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
8 20 5000 6000 37 30 20 20 3 6 0,1
12 20 5000 6000 37 30 20 20 3 6 0,1
15 78 4500 5400 47 37 26 30 3.5 7 0,3
20 188 3000 3600 62 52 37 36 3.5 8 0,6
25 250 2200 2600 80 68 49 40 4 9 1.1
30 500 1800 2100 90 75 52.5 48 5 12 1.6
35 663 1600 1950 100 80 58 53 6 13 2.3
40 1100 1250 1700 110 90 62 63 7 15 3.1
45 1500 1100 1500 120 95 69 63 7 16 3.7
50 2375 850 1300 130 110 82 80 8.5 17 5.4
55 2500 800 1200 140 115 83 80 9 18 6.1
60 4250 700 1100 150 125 93.5 95 9 18 8.5
70 5875 620 900 170 140 106 110 9 20 13
80 10000 550 800 190 160 122 125 9 20 18
90 17250 480 700 215 180 133 140 11.5 24 25.3
100 19625 400 600 260 210 157 150 14.5 28 42.1
130 34750 300 480 300 240 188 180 17 32 65
150 44375 250 400 320 260 205 180 17 32 95

N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag 0

NOTA'S

1) MAXIMUM T = 2 × T KN

“ Verwijs naar Selectiepagina 10 tot 13

2) Binnenrasoverschrijdingen

3) Buitenrasoverschrijdingen


Het opzetten en het Koppelen

N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag 1

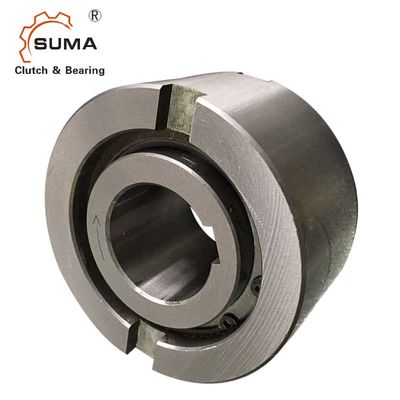

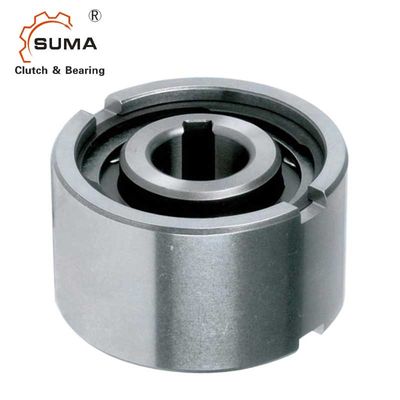

Beelden

N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag 2
N-F-de Reeksnf20 20*62*36mm 3600RPM Transportband freewheelt Één Manier Sprag 3
