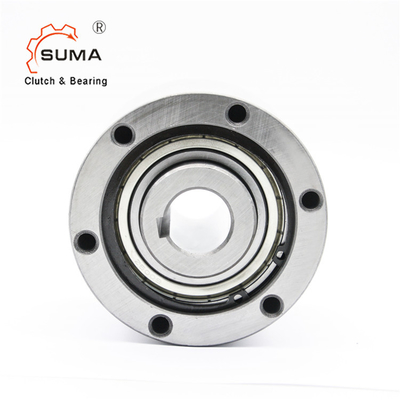

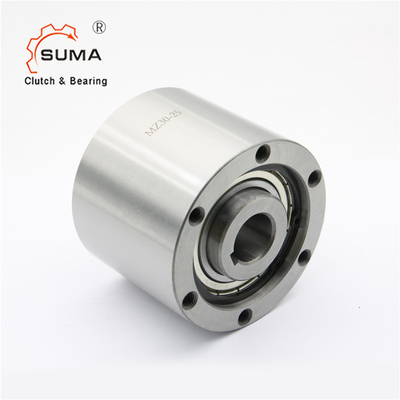

MG MI Unidirectionele Reeks MI800 MG800 ondersteunt Dragende Nokkenkoppeling
Eigenschap
1. Koppeling met alle accomodatie die voor hoge snelheidstoepassingen wordt ontworpen.
2. De assemblage van de nokkenkooi bouwde voor optimale prestaties en verbeterde capaciteit.
3. Twee kogellagers inbegrepen om radiale lading en concentriciteit tussen rassen te steunen.
4. Positieve contactlip of gevoelde die verbindingen voor vet of oliesmering wordt verstrekt.
5. De onttrokken gaten worden machinaal bewerkt op einden van buitenras voor het opzetten van hulpcomponenten.
6. Metrisch droeg en beschikbare spiebaan.
7. Opzettend beschikbare toebehoren.
MG300A – 700A reeks
Hoofdzakelijk gebruikt voor algemene plichtstoepassingen, het Overschrijden, het ondersteunen en het lichte plicht indexeren. Het MG-model biedt het nauwkeurige de lente activeren aan om het lange overschrijdende slijtageleven te verstrekken.
MI300A – 700A reeks
Geadviseerd voor hoge prestaties indexeren, gebruikt op toepassingen groter dan 150 slagen per minuut of toepassingen die hoge het indexeren nauwkeurigheid vereisen. Het opnemen van een gepatenteerde, lage inertie
kooi en de op zwaar werk berekende activerende lente voor snelle nokkenreactie.
MO300A – 700A reeks
Gemaakt met gevoelde vetverbindingen om verbindingsbelemmering voor hoge snelheids binnenras te minimaliseren die toepassingen overschrijden. Het MO model wordt geleverd met standaardvetsmering.
MR300A – 700A reeks
Bestemd voor hoge snelheids het buitenras overschrijden, die een unieke bouw opnemen van de nokkenkooi die middelpuntvliedende kracht gebruikt om nokkenbelemmering te minimaliseren. De drijfdiesnelheid van de koppeling kan niet t/min overschrijden in de lijst voor het binnenras wordt getoond.
Afmetingen en Capaciteiten
Model | Torsie | Belemmering | Max. | Max. | Droeg Grootte | A | B (h7) |
C | PCD D |
E | F | S | H-M | Gewicht (kg) |
||
Het overschrijden | No.of | |||||||||||||||
Capaciteit | Torsie | (r/min) | Het indexeren | Onttrokken Gaten | ||||||||||||
(NM) | (NM) | Binnen | Buiten | (cyclus/min) | Dia. | Spiebaan | ×Size×Pitch | |||||||||
Ras | Ras | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28.13 | 20 | _ | 150 |
