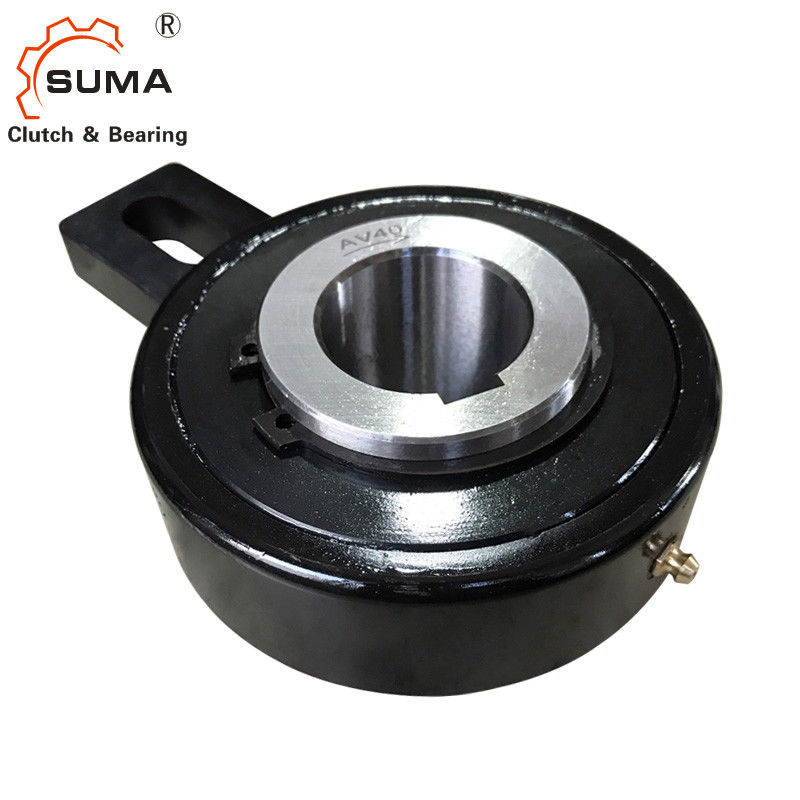

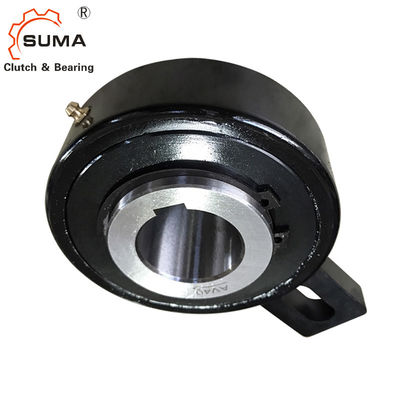

AV55 54MM ondersteunt Koppelingslager
Technische Datas
Het type AV is een roltype freewheelt. Het is met alle accomodatie, gecentreerd, en verzegeld door duidelijke lagers voor lage rotatiesnelheden gebruikend schild beschermde metaallabyrintverbindingen.
De eenheid is geleverd vet gesmeerd, klaar om in een horizontale of verticale positie te installeren. Hoofdzakelijk gebruikt als ondersteun, is de torsiecapaciteit hoog voor een minimum ruimtevereiste. Dit ontwerp is geschikt voor gebruik in moeilijke milieu's. Een bout, aan een vast gedeelte van de machine en het overgaan wordt beveiligd die
door de groef in het torsiewapen, verstrekt het rotatieeinde. Radiale ontruiming op deze bout
aan 1 3% van de groefbreedte gelijk zou moeten zijn.
Het torsiewapen en de lagers moeten niet prestressed zijn. Het rolontwerp maakt het AV-type ideaal voor lichte het indexeren toepassingen.
Afmetingen en Capaciteiten
Type | Grootte | TKN1) | Het overschrijden van snelheid | Gewicht | Belemmeringstorsie | ||||||||||
AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | F | RT | ||
[mm] | [NM] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
