GN130 de rol freewheelt Sprag ondersteunt Dragend GN ondersteunt Clutch.pdf
De eigenschap van ondersteunt het Dragen
De reeksen van GN ondersteunen koppeling is een soort met lage snelheid van roltype die apparaat, vaak met binnen gebruikt reductiemiddel stoppen,
de riemtransportband, het hijstoestel, de elektrische trommel, en andere vergen een niet teruggevenapparaat.
Het niet teruggeven snel, kleine omgekeerde afstand, met lange levensuur, kan de torsie weerstaan.
Technische Datas van ondersteunt het Dragen
Punt | GN130 |
Materiaal | GCr15 |
Droeg dia. | 130 mm |
Buitendia. | 175 mm |
Breedte | 170 mm |
Torsiecapaciteit | 13700 N.m |
Gewicht | 120 kg |
Pakket | Kartondoos, houten doos of als uw vereisten |
Afmeting en Capaciteit van Backstop Lager
Type | Torsie | Droeg Dia. Max. | Grootte | Gewicht | Geadviseerd Geschikt Reductiemiddel | ||||||||
TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | kg | ||
N.m | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89.4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |

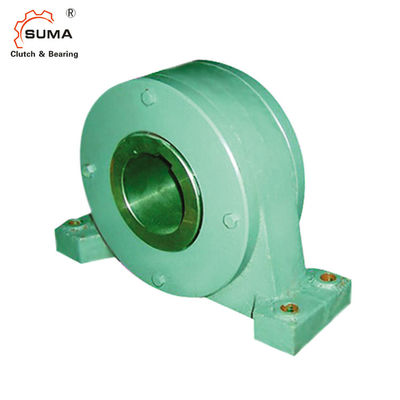

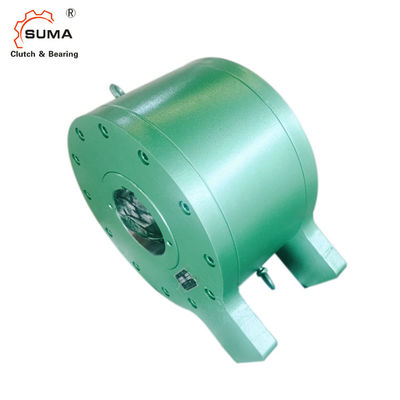

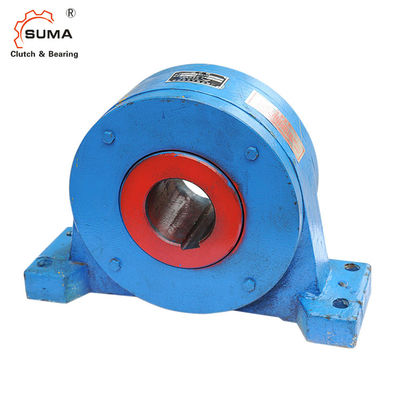

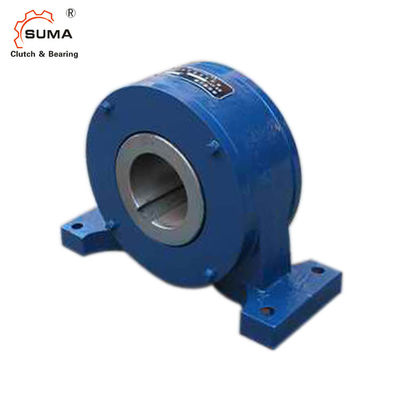

Het beeld van GN ondersteunt het Dragen
GN ondersteunt Dragende Toepassing
