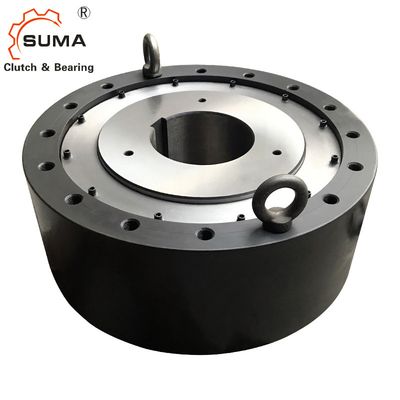

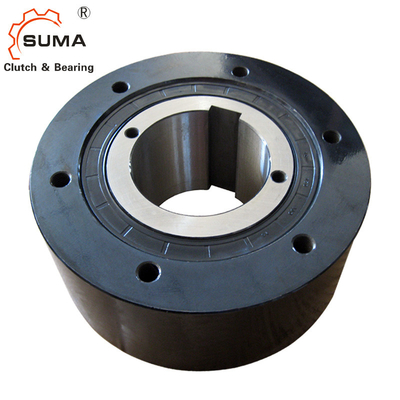

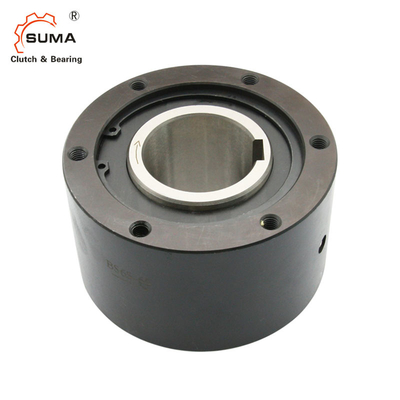

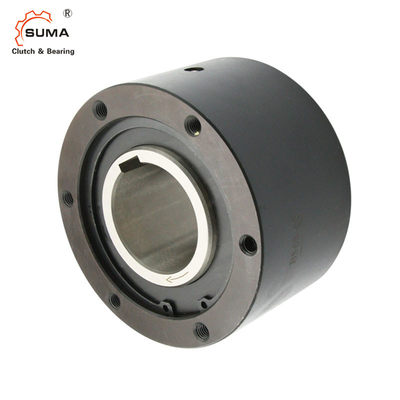

BS160 BS200 BS220 Holdback Backstop Clutch One Way Cam Clutch Lagers
Kenmerken
De camclutches van de BS-serie zijn bedoeld voor toepassingen waarbij de omgekeerde rotatie van de langzame transporthoofdschaal moet worden voorkomen (backstopping).
1Voor het voorkomen van een omkering in de omgekeerde richting bij trage snelheden op vervoerbanden of pompen.
2. Voor de installatie moet worden gecontroleerd of de rotatierichting van de binnenkant van de BS-camclutch (vertoond door de pijl op de binnenkant)
De richting van de rotatie van de transportband is gelijk aan de richting van de rotatie van de transportband.
3. Installeer de koppelarm veilig op de BS-camclutch met bouten met een sterkte van 10,9 of hoger.
het oppervlak van de koppelarm en de zijkant van de buitenste band zijn vlak en vrij van stof.
Afmetingen en capaciteit
Model |
Torsen Capaciteit (Nm) |
Max, ik ben er klaar voor. Overschrijding (r/min) Binnenrassen |
Trek Torsen (Nm) |
Een |
B. |
C |
PCD D |
E |
S |
H-M. Grootte × toonhoogte × Aantal opgetapte gaten |
(kg) |
BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 | 2.1 |
BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1,25 × 4 | 4.0 |
BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1,5 ×6 | 11.5 |
BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1,5 ×6 | 13.1 |
BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1,75 ×6 | 24.7 |
BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 | 29.4 |
BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 | 34.2 |
BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 | 68 |
Type |
Koppelcapaciteit (Nm) |
Max. overschrijding. (r/min) Interne race |
Trek Torsen (Nm) |
Een | B. | C |
PCD D |
E | S |
H-M. T.H.S.XP-Q'ty |
G.F.H. (grootte) |
Q. van G. (kg) |
BS 160 | 24,500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2,5-10 | PT 1/4 | 0.12 |
BS 200 | 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 |
BS 220 | 49,000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | PT 1/4 | 0.8 |
BS 250 | 88,200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1.1 |
BS 270 | 123,000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1.2 |
BS300 | 176,000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 |
BS335 | 265,000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1.4 |
BS350 | 314,000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1.5 |
BS425 | 510,000 | 50 | 216 | 440 | 1,030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | — | Olie 6000 ml |
BS450 | 686,000 | 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | Olie 7000 ml |
4De aanbevolen astolerantie is h7 of h8.
5. Wanneer u de BS Cam Clutch op de as plaatst, oefent u alleen druk uit op de binnenste band.
een hamer of enige kracht uitoefenen op de buitenste ronde, de stofdichtheid of de stofplaat.
6. Gebruik altijd een parallelle sleutel voor de installatie op de as en bevestig vervolgens de BS Cam Clutch aan de as met de eindplaat.
Een conische sleutel.
7Bij de installatie van modellen boven BS160 (vet gesmeerd type), plaats een van de vier olieproppen in
De directe bodemplaats zorgt voor een gemakkelijke afvoer van het reinigingsvet.
8. Terwijl de as draait, zal het uiteinde van de koppelarm tot op zekere hoogte in de richting van de rotatie schommelen.
Als het koppelarm-einde stevig is bevestigd, moet de koppelarm in de richting van de rotatie worden gegooid.
(zie installatieschema), wordt de binnenkant van de koppeling gedraaid, wat kan leiden tot schade aan de onderdelen.
9Voor de modellen BS30 tot en met BS200 is één koppelarm aan één zijde voldoende, maar voor de modellen 220 tot en met BS450 twee koppelarmen, één
Installeer de koppelarmen gelijkmatig zodat de kracht door het midden van de koppeling gaat.
10De koppelingsarmen voor de BS Cam Clutch zijn standaard.
