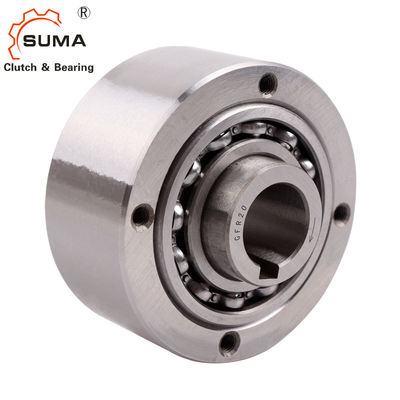

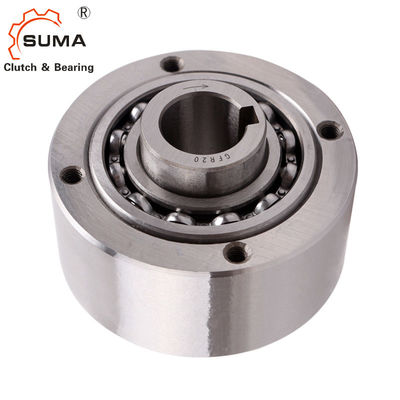

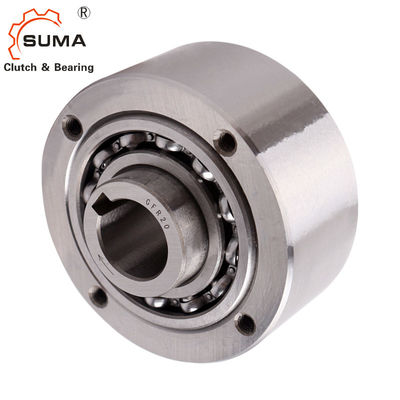

GFR90 GFRN90 158MM freewheelt Roltype ondersteunt het Dragen
Eigenschappen
De types GFR, GFRN zijn roltype freewheelt. Zij dragen gesteund, gebruikend twee 160. de reekslagers, en vereisen oliesmering. Deze eenheden kunnen in ontwerpen die oliesmering verstrekken en worden gebruikt zoals op het voorbeeld op de keerzijde verzegelen. De lagers moeten niet axiaal worden beklemtoond.
Typisch, worden de types GFR, GFRN gebruikt met de F-reeksdekking die wordt ontworpen om torsie over te brengen, en olie smering en het verzegelen te verstrekken. Gewoonlijk die wordt deze dekking in paren volgens combinaties gebruikt op de volgende pagina's worden getoond. Het buitenras van het GFR-model is duidelijk om eender welke component te ontvangen en te centreren bored aan H7-tolerantie.
De torsie wordt in dit geval overgebracht door bouten door de dekkingsplaat. De types GFR, GFRN zijn identiek behalve dat heeft het type GFRN een spiebaan op de buitendiameter om de torsie over te brengen. Twee document verbindingen worden geleverd met elke eenheid dat tussen het buitenras en de dekkingsplaten moet worden geplaatst.
Technische Datas
Punt | GFR90 GFRN90 |
Binnendia. | 90 mm |
Buitendia. | 230 mm |
Breedte | 158 mm |
Torsie | 14500 NM |
Gewicht | 28,5 kg |
Haven | Shanghai; Ningbo |
levertijd | 10-15 dagen |
Pakket | houten pakket, kartonpakket, enz. |
Toepassing | Transportband, Elektrische Motor, jakobsladder, enz. |
Afmetingen en Capaciteiten
Type | Grootte | Het overschrijden van snelheden |
Num ber |
Gewicht | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | t1 | bP10 | F | |
[mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
[ mm] |
[mm] | [kg] | |||
12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0,5 | 0,5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0,8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
Nota's:
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
