| Plaats van herkomst | CHANGZHOU CHINA |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | BA55R |

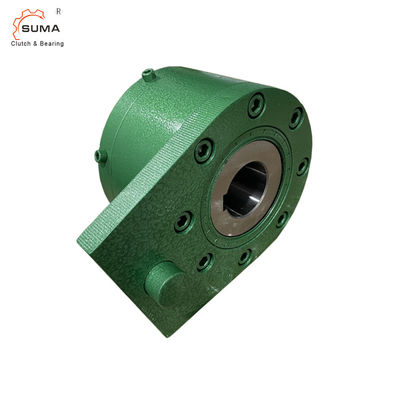

BA55R volledig freewheel ondersteunen Koppeling Één de Lagers van de Manierrol
Eigenschappen:
met hefboomwapen
met rollen
Volledig freewheelt BEDELAARS… R en omdat… R met hefboomwapen wordt verzegeld freewheelt de rol met kogellagers. Freewheelt BEDELAARS… R hebben een einddekking en worden gepast aan schachteinden. Olie het vullen wordt uitgevoerd nadat is geïnstalleerd aan het eind van de schacht freewheel. Freewheelt omdat… R olie-gevuld wordt geleverd en door schachten of schachteinden geschikt.
Voor toepassingen met lage aan met gemiddelde snelheid freewheelende verrichting. Nominale torsies tot 57 500 NM. Bores tot 150 mm.
Technische Parameter:
| Freewheel Grootte | Type |
Nominaal Torsie Mn NM |
Max. snelheid De binnenring freewheelt min-1 |
Droeg D Standaard max. mm mm |
A mm |
C mm |
D mm |
E mm |
H mm |
K mm |
L mm |
N mm |
O mm |
P mm |
Q mm |
R mm |
S voor Schroef |
Gewicht kg |
||
| BA12 | BC12 | R | 150 | 1 750 | 15 | 15 | 71 | 50 | 71 | 8 | 53 | 4,5 | 68 | 9 | 91 | 11,5 | 42 | 45 | M 6 | 2 |
| BA15 | BC15 | R | 230 | 1 650 | 20 | 20 | 81 | 60 | 81 | 8 | 62 | 4,5 | 70 | 9 | 93 | 13,5 | 50 | 50 | M 6 | 3 |
| BA18 | BC18 | R | 340 | 1 550 | 25 | 25 | 96 | 70 | 96 | 8 | 73 | 4,5 | 70 | 9 | 96 | 15,5 | 60 | 60 | M 10 | 4 |
| BA20 | BC20 | R | 420 | 1 450 | 30 | 30 | 110 | 90 | 106 | 8 | 80 | 2,5 | 77 | 11 | 104 | 19,5 | 65 | 70 | M 10 | 5 |
| BA25 | BC25 | R | 800 | 1 250 | 40 | 40 | 126 | 100 | 126 | 8 | 90 | 2,5 | 93 | 11 | 125 | 19,5 | 75 | 80 | M 12 | 8 |
| BA28 | BC28 | R | 1 200 | 1 100 | 45 | 45 | 140 | 110 | 136 | 10 | 105 | 3,5 | 95 | 14 | 129 | 24,5 | 85 | 90 | M 12 | 9 |
| BA30 | BC30 | R | 1 600 | 1 000 | 50 | 50 | 155 | 120 | 151 | 10 | 120 | 3,5 | 102 | 16 | 140 | 27,5 | 95 | 100 | M 16 | 12 |
| BA35 | BC35 | R | 1 800 | 900 | 55 | 55 | 170 | 130 | 161 | 10 | 140 | 3,5 | 110 | 19 | 151 | 33,5 | 112 | 110 | M 16 | 15 |
| BA40 | BC40 | R | 3 500 | 800 | 60 | 60 | 190 | 150 | 181 | 12 | 160 | 5,5 | 116 | 22 | 160 | 37,5 | 130 | 120 | M 16 | 20 |
| BA45 | BC45 | R | 7 100 | 750 | 70 | 70 | 210 | 160 | 196 | 14 | 175 | 7,0 | 130 | 26 | 176 | 41,5 | 140 | 130 | M 16 | 25 |
| BA50 | BC50 | R | 7 500 | 700 | 75 | 75 | 220 | 180 | 206 | 14 | 185 | 7,0 | 132 | 26 | 178 | 41,5 | 150 | 140 | M 16 | 30 |
| BA52 | BC52 | R | 9 300 | 650 | 80 | 80 | 230 | 190 | 216 | 14 | 200 | 4,5 | 150 | 26 | 208 | 41,5 | 160 | 150 | M 20 | 35 |
| BA55 | BC55 | R | 12 500 | 550 | 90 | 90 | 255 | 200 | 246 | 15 | 210 | 3,5 | 170 | 29 | 228 | 49,5 | 170 | 160 | M 20 | 50 |
| BA60 | BC60 | R | 14 500 | 500 | 105 | 295 | 220 | 291 | 20 | 250 | 8,5 | 206 | 35 | 273 | 60,0 | 200 | 190 | M 24 | 91 | |
| BA70 | BC70 | R | 22 500 | 425 | 120 | 335 | 260 | 321 | 25 | 280 | 14,0 | 215 | 39 | 291 | 65,0 | 225 | 210 | M 24 | 115 | |
| BA80 | BC80 | R | 25 000 | 375 | 130 | 360 | 280 | 351 | 30 | 280 | 18,5 | 224 | 39 | 302 | 65,0 | 225 | 220 | M 24 | 150 | |
| BA90 | BC90 | R | 33 500 | 350 | 140 | 385 | 300 | 371 | 35 | 310 | 22,5 | 236 | 55 | 314 | 70,0 | 250 | 240 | M 30 | 180 | |
| BA95 | BC95 | R | 35 000 | 300 | 150 | 400 | 350 | 391 | 40 | 310 | 27,5 | 249 | 55 | 337 | 70,0 | 250 | 250 | M 30 | 225 | |
| BA100 | BC100 | R | 57 500 | 250 | 150 | 420 | 380 | 411 | 45 | 345 | 31,5 | 276 | 60 | 372 | 80,0 | 280 | 270 | M 30 | 260 | |
