Plaats van herkomst | China |
Merknaam | SUMA |
Certificering | ISO SGS |
Modelnummer | GV90 GV100 GV110 |

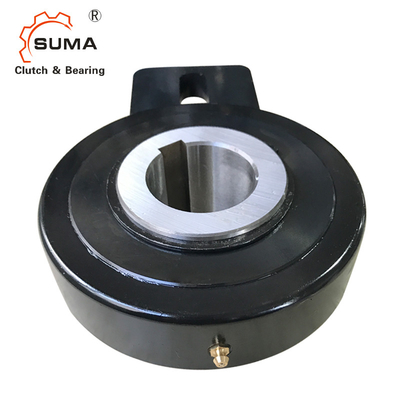

GV90 GV100 GV110 Baklift Backstop Koppeling Lagers Eenrichtingsverkeer
Kenmerken van GV Backstop-koppeling
De freewheels van de GV-serie zijn voorzien van rollen, de centrering tussen de binnenring en de buitenring wordt uitgevoerd door middel van bussen.
de torsiekrachten worden door middel van een spie van de as naar de binnenring overgebracht.
astolerantie moet h6 zijn.
Wanneer de vrijloop wordt gebruikt als een terugslaginrichting, moet de hendel die aan de buitenste loopring is bevestigd, tussen twee beugels worden geklemd;anders moet er een pin worden geplaatst in het lusvormige gat.Wanneer het aan het frame van een machine is vergrendeld, stopt het draaien van de vrijloop.
Als de vrijloop als intermitterende voeding wordt gebruikt, moet de hendel in de lengte worden bevestigd met behulp van het gat voor een duwstang of iets dergelijks.In ieder geval om overbelasting te voorkomen de bussen moet de hendel een bepaalde speling krijgen om de axiale beweging mogelijk te maken.
de freewheel wordt al ingevet geleverd
Afmetingen en capaciteiten
Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
l2 mm |
l3 mm |
l4 mm |
Gewicht Kg |
Maximale snelheid |
Koppel Nm |
Sleepkoppel Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x Tn
Kyey DIN 6885
2) Maximaal toegestane snelheid
