ASNU200 NFS200 USNU200 44500Nm Geen Lager steunde Één Koppelingslagers van de Manierrol

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: ASNU200 NFS200 USNU200
Min. bestelaantal: 1
Prijs: USD650-USD750 PER PIECE
Verpakking Details: houten doos
Levertijd: 15 Dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000PCS per maand
Productnaam: Één Manierkoppeling die ASNU200 dragen Materiaal: GCr15 dragend staal
Torsiecapaciteit: 44500Nm Omwentelingssnelheid: 230rpm
Eenheidsgewicht: 93kg Garantie: 1 jaar
Grootte: 200*420*138mm OEM: keur goed
Hoog licht:

USNU200 één Lager van de Manierkoppeling

,

44500Nm één Lager van de Manierkoppeling

,

USNU200 ondersteunt koppelingslager

           ASNU200 NFS200 USNU200 44500Nm Geen Gesteund Lager

Één Koppelingslagers van de Manierrol

Eigenschappen

ASNU NFS USNU is een roltype freewheelt gesteund niet-lager. Het lager is supporte axil en radiale lading. De smering en het verzegelen moeten ook door installatie worden verstrekt.

Aangezien de koppeling van de type éénmanier van ASNU NFS een roltype zonder gesteund lager is, worden de lagers vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt. De binnenrace wordt gesloten aan de schacht. Het buitenras heeft positieve n6-tolerantie, om een persfitin een H7-huisvesting te geven.

Technische Datas


ProductnaamÉén Lager van de Manierkoppeling
Model ASNU200 NFS200 USNU200
Materiaal Chrome-staal GCr15
Binnendiameter 300mm
Buitendiameter 420mm
Torsiecapaciteit 44500Nm
Gewicht 93kg
Pakket Houten doos
Betalingstermijnen TT. L/C, D/A, D/P, Western Union
levertijd 15 Dagen

Afmetingen en Capaciteiten


Type Grootte



TKN1)

Het overschrijden

Snelheden



Gewicht



Belemmeringstorsie

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L B t s e F RT
[mm] [NM] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
8 12 3300 5000 35 28 13 4 1.4 2.4 0,6 0,3 0,07 1.6
12 12 3300 5000 35 28 13 4 1.4 2.4 0,6 0,3 0,06 1.6
15 30 2400 3600 42 37 18 5 1.8 2.4 0,8 0,3 0,11 1.9
17 49 2300 3400 47 40 19 5 2.3 2.4 1.2 0,8 0,15 1.9
20 78 2100 3100 52 42 21 6 2.3 2.4 1.2 0,8 0,19 1.9
25 125 1700 2600 62 51 24 8 2.8 2.4 1.2 0,8 0,38 5.6
30 255 1400 2200 72 60 27 10 2.5 2.4 1.8 1 0,54 14
35 383 1200 1900 80 70 31 12 3.5 2.4 1.8 1 0,74 16
40 538 1100 1700 90 78 33 12 4.1 2.5 1.8 1 0,92 38
45 780 1000 1600 100 85 36 14 4.6 2.5 1.8 1 1.31 43
50 1013 850 1350 110 92 40 14 5.6 2.5 1.8 1 1.74 55
60 1825 750 1050 130 110 46 18 5.5 3.6 2.6 1.5 2.77 110
70 2300 600 950 150 125 51 20 6.9 3.6 2.6 1.5 4.16 140
80 3275 550 850 170 140 58 20 7.5 3.6 2.6 1.5 6.09 180
90 5325 500 750 190 160 64 20 8 3.6 2.6 2 8.2 230
100 7250 450 680 215 175 73 24 8.5 3.6 2.6 2 12.6 380
120 13500 370 550 260 215 86 28 10 3.6 2.6 2.5 22 650
150 26625 300 460 320 260 108 32 12 3.6 3.6 2.5 42 1000
200 44500 230 350 420 350 138 45 16 7.6 3.6 3 93 2000



NOTA'S

ASNU8-12, ASNU200-spiebaan aan DIN 6885. 1,

andere grootte aan DIN 6885,3
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen

Opzettend Voorbeeld


Beelden

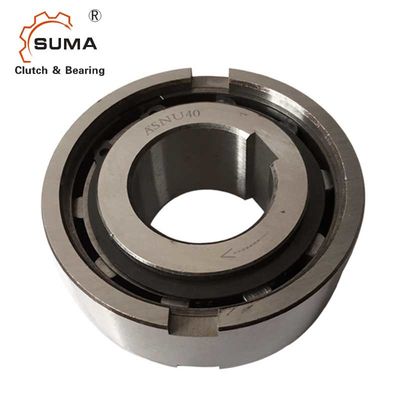

ASNU200 NFS200 USNU200 44500Nm Geen Lager steunde Één Koppelingslagers van de Manierrol 2

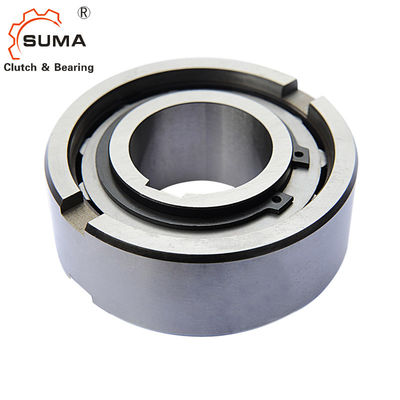

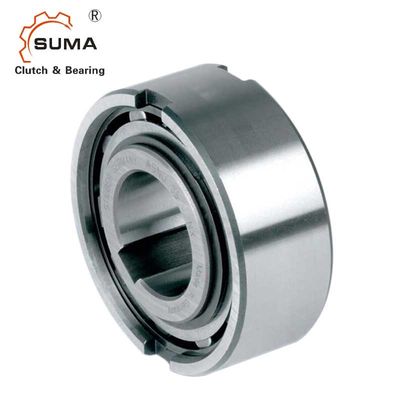

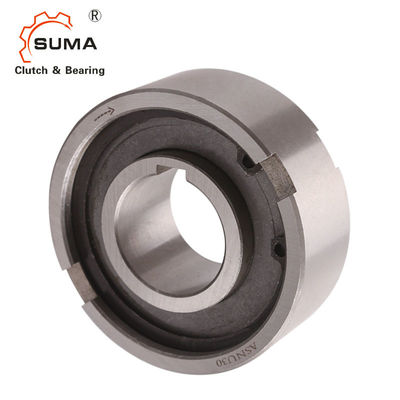

ASNU200 NFS200 USNU200 44500Nm Geen Lager steunde Één Koppelingslagers van de Manierrol 3ASNU200 NFS200 USNU200 44500Nm Geen Lager steunde Één Koppelingslagers van de Manierrol 4ASNU200 NFS200 USNU200 44500Nm Geen Lager steunde Één Koppelingslagers van de Manierrol 5

ASNU200 NFS200 USNU200 44500Nm Geen Lager steunde Één Koppelingslagers van de Manierrol 6
