De Manier van de Roltype één van AA60 gc-D60170 freewheelt Indexerende Koppeling

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: AA60 GC-D60170
Min. bestelaantal: 1
Prijs: USD170-USD190PER PIECE
Verpakking Details: Kartondoos
Levertijd: 10-15 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000PCS per maand
Productnaam: Indexerende Koppeling AA60 Materiaal: GCr15 dragend staal
Torsiecapaciteit: 3500Nm Omwentelingssnelheid: 800rpm
Eenheidsgewicht: 9.2KG Garantie: 1 jaar
Grootte: 60*170*78mm OEM: keur goed
Hoog licht:

Freewheel het lager van de staalrol

,

GCr15 het lager van de staalrol

,

AA60 freewheel staallager

De Manier van de Roltype één van AA60 gc-D60170 freewheelt Indexerende Koppeling

Eigenschappen

Het type aa is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt.

De standaardsmering is olie.

De binnenrace wordt gesloten aan de schacht. De pasvorm voor het centreren van de buitenrace moet aan H7-tolerantie zijn.

De verbinding van het buitenras moet via door bouten 10,9 sorteren of beter.

Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren.



Technische Datas



SPECIFICATIE
Model AA60/GC-D60170
Materiaal GCr15
Binnendiameter 60mm
Buitendiameter 170mm
Dikte 78mm
Torsiecapaciteit 3500Nm
Belemmeringstorsie 240Ncm
Binnenras die snelheid overschrijden 800r/min
Buitenras die snelheid overschrijden 1100r/min
Gewicht 0.7kg
Structuur Roltype
Toepassing Textielmachine, ventilators, ventilator, drukmachine
Pakket Kartondoos, Houten Doos of Aangepast
Betalingstermijnen TT. L/C, D/A, D/P, Western Union, Paypal
levertijd 2-4 dagen voor de steekproef, 7 dagen voor grote orde



Afmetingen en Capaciteiten



Grootte TK1 Het overschrijden van snelheden   Gewicht

Belemmering

torsie

dH7 Nimax2) Namax3) Dh7 D5 D6 D3 Z O L F s (kg) RT
(mm) (NM) (min-1) (min-1) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (Ncm)
12 17 3100 6000 47 28 20 38 3 5.5 20 0,5 4.5 0,21 0,7
15 55 2300 5400 55 37 26 45 3 5.5 30 0,8 4.5 0,44 3.5
20 146 2000 3600 68 50 35 58 4 5.5 34 0,8 5.5 0,7 8.4
25 285 1700 2600 90 68 45 7 6 5.5 37 1 6.5 1.3 14
30 500 1500 2100 100 75 50 87 6 6.6 44 1 6.5 2 23
35 720 1300 1950 110 80 55 96 6 6.6 48 1 6.5 2.6 60
40 1030 1200 1700 125 90 60 108 6 9 56 1.5 7.6 3.9 72
45 1125 1050 1500 130 95 65 112 8 9 56 1.5 7.6 4 140
50 2150 950 1300 150 110 75 132 8 9 63 1.5 7.6 6 180
55 2675 850 1200 160 115 82 138 8 11 67 2 7.6 7.2 190
60 3500 800 1100 170 125 90 150 10 11 78 2 7.6 9.2 240
70 5813 650 900 190 140 100 165 10 11 95 2.5 7.6 11.8 320




NOTA'S

1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1



Het opzetten en het Koppelen

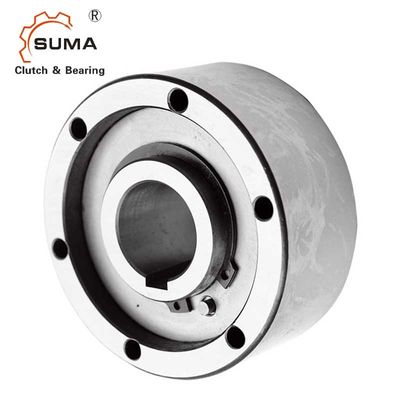

Beelden

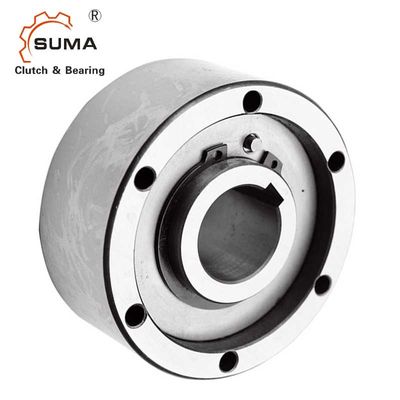

De Manier van de Roltype één van AA60 gc-D60170 freewheelt Indexerende Koppeling 2

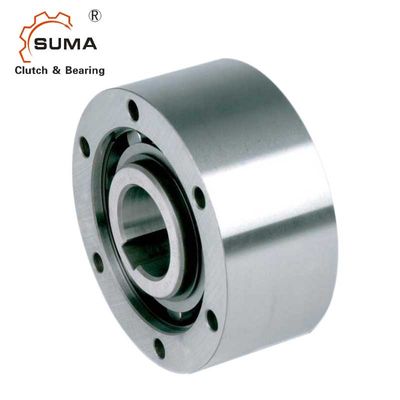

De Manier van de Roltype één van AA60 gc-D60170 freewheelt Indexerende Koppeling 3

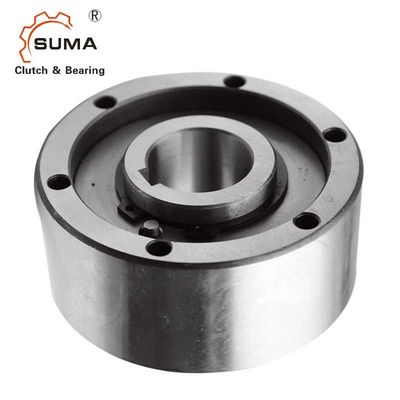

De Manier van de Roltype één van AA60 gc-D60170 freewheelt Indexerende Koppeling 4
 De Manier van de Roltype één van AA60 gc-D60170 freewheelt Indexerende Koppeling 5



Q: Hoe pakt u de goederen in?

Q: Kan ik de steekproeven van u krijgen?

A: Het wordt hoogst aangemoedigd om om de steekproeven voor kwaliteitscontrole te vragen.

Q: Kunt u om de goederen op tijd te leveren beloven?
