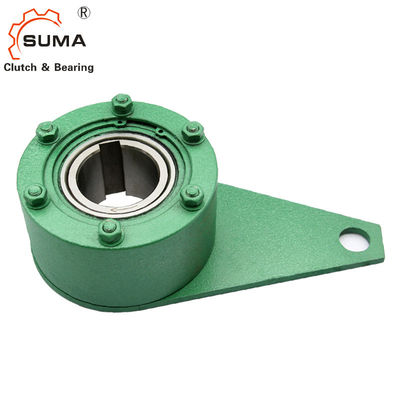

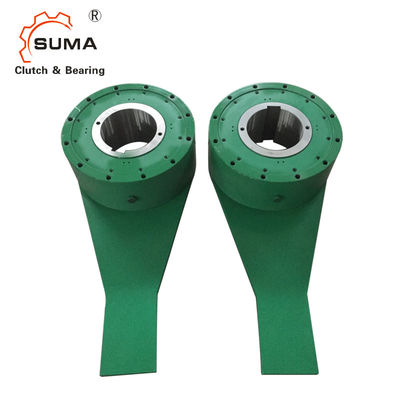

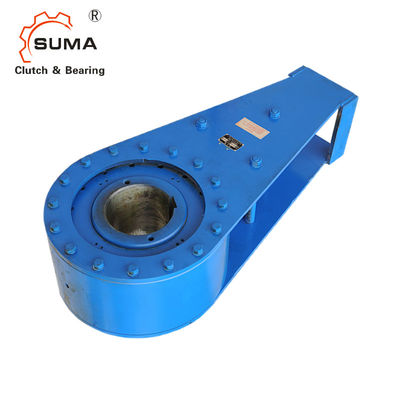

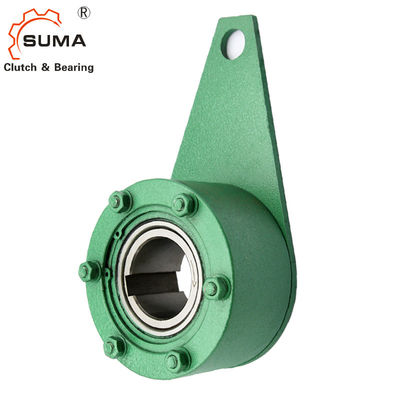

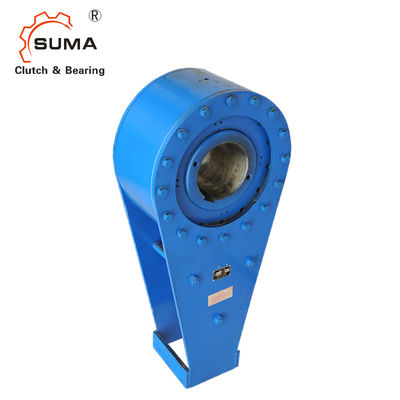

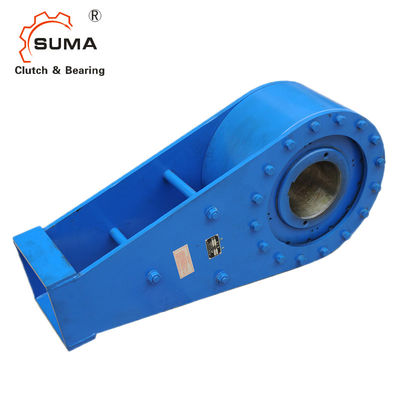

Één Manier ondersteunt Koppeling
Eigenschappen
De reeksen BS-r bieden gemakkelijk smeringsonderhoud aan.
1. Pre-tussenvoegsel de v-Ring in de transportbandschacht in de correcte richting.
2. Installeer veilig de de Nokkenkoppeling van BS op de schacht. Pas de druk slechts op het eindgezicht van toe het binnenras
wanneer het opnemen van de de Nokkenkoppeling van BS op de schacht. Raak direct niet de binnenrace met een hamer of pas geen druk toe
op het buitenras. (Verwijs naar pagina 13 voor Installatie en Gebruik)
3. Pas het geleverde dichtingsproduct, op het eindgezicht van toe het binnenras en de verpakking, en bevestig de eenheid van de de Nokkenkoppeling van BS aan
de transportbandschacht met endplate. Tegelijkertijd, gebruik de verbindingswasmachine op elke bout om olielekkage te verhinderen.
Afmetingen en Capaciteiten
Model |
Torsie Capaciteit (N·m) |
Droeg Diameter Waaier |
Max. Het overschrijden (r/m) Binnenras |
A |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
BS65R | 1.570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13.5 | 90 |
BS75R | 2.450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16.5 | 100 |
BS85R | 5.880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20.5 | 115 |
BS95R | 7.840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12.5 | 497 | 350 | 32 | 105 | 20.5 | 130 |
BS110R | 10.800 | 80 tot 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15.700 | 90 tot 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
Model |
Torsie Capaciteit (N·m) |
Droeg Diameter Waaier |
het lopen Ras |
A |
B |
C |
PCD E |
F |
G |
L |
I |
J |
R |
P |
Q |
Min |
Maximum |
BS160R | 24500 | 100 tot 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 tot 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
Model |
Torsie Capaciteit (N·m) |
Droeg Diameter Waaier |
het lopen Ras |
A |
B |
C |
PCD E |
F |
G |
I |
L |
M |
N |
O |
P |
Q |
Min |
Maximum |
BS 220R | 49000 | 150 tot 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 tot 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 tot 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 tot 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 tot 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 tot 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 tot 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 tot 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Nota's:
1. BS-r de Nokkenkoppeling kan bored volgens uw specificaties, maar gelieve te specificeren diameter met tolerantie en spiebaan droeg
afmetingen.
2. De torsiewapens zijn facultatief. Het hierboven getoonde wapen is slechts voor uw verwijzing. Indien nodig, te specificeren gelieve het op uw orde.
Het opzetten en het Koppelen
4. Na het schoonmaken van de binnenkant van het oliereservoir, pas het dichtingsproduct op het het koppelen gezicht van het oliereservoir toe. Plaats de olie
vlakke maat verticaal (de rode lijn is bodem, en het blauw is hoogste), voor modellen van BS65R aan BS200R; installeer het oliereservoir
aan het eindgezicht van het buitenras met de bouten, terwijl voor modellen BS220R en hierboven, het oliereservoir aan installeer
verbindingsverdediger die de bouten gebruiken. Verhinder zorgvuldig stof het van de Nokkenkoppeling of olie reservoir te doordringen.
5. Druk volledig de pre-opgenomen v-Ring zodat het gezicht van de stoflakencontacten dicht.
6. Voor het geval dat de omgevingstemperatuur 40°C en hierboven toeneemt, wordt het geadviseerd om schild of dak te plaatsen en direct te vermijden
zonlicht om de levensduur van Nokkenkoppeling uit te breiden.
