Volledig vriespunt freewheelt Sprag-Koppeling Één Manier
Eigenschappen
Breedte: 27 mm
Werkende temperatuur: max. 140°C
Hogere temperaturen op verzoek
Smering
olie of vetsmering
Geleverd met corrosiebescherming.
Doeltreffend vet die op verzoek vullen.
Installatie
Installatietolerantie
Schacht h5; hub H6
Het koppelen delen
Verharden en malen van de het koppelen delen zijn niet noodzakelijk. Maak (vrij vet) grondig de het koppelen delen in de buurt van schoon freewheelen koppeling evenals freewheel de ringen van de koppeling alvorens de perspasvorm te maken.
Lager
Freewheel koppeling omvat bal en rollagers. De extra externe lagersteun is niet noodzakelijk.
Pers geschikte druk
Moet de pers geschikte druk niet op de ballen worden toegepast. Installatie/verwijdering door binnen slechts ring.
Het vastklemmen richting
De pijl op de binnenring wijst de het vastklemmen van de binnenring richting aan.
Componenten
Freewheel koppeling | |
tussenvoegsel element* | FE 400 M (de meanderlente) |
FE 400 Z (de spanningslente) |
|
+ Toevoerkanalen | Dragend verhard staal, en grond |
binnenring | Perspasvorm |
buitenring |
Perspasvorm |
+ Kogellager | Geïntegreerd |
+ Rollager |
Geïntegreerd |
+ Smering | - |
beschikbaar met één van beide freewheel het element van het koppelingstussenvoegsel
FE 400 M (de meanderlente) of FE 400 Z (de spanningslente).
Technische Datas
Punt | Vriespunt 422M vriespunt 422Z |
Materiaal | ST14 |
Droeg dia. | 10 mm |
Buitendia. | 26 mm |
Breedte (b) | 27 mm |
Torsiecapaciteit | 60N.m |
Het overschrijden beperkend snelheid (binnenras) | 10100 r/min |
Gewicht | 0,07 kg |
Pakket | Kartondoos of als uw vereisten |
Afmetingen en Capaciteiten
Tekeningslegende:
D = torque de binnendiameter D = buitendiameter W = breedte T = n = omwentelingssnelheid C = ladingscapaciteit
Benoeming | D | D | W | Tnom | nmax | Cdyn. | Cstat | Gewicht | Punt nr. |
[mm] | [mm] | [mm] | [NM] | [t/min] | [N] | [N] | [kg] | ||
VRIESPUNT 422 M | 10 | 26 | 27 | 60 | 10.100 | 6.013 | 4.380 | 0,07 | 300655 |
VRIESPUNT 422 Z | 10 | 26 | 27 | 53 | 10.100 | 6.013 | 4.380 | 0,07 | 300656 |
VRIESPUNT 427 M | 15 | 31 | 27 | 94 | 7.400 | 7.679 | 6.397 | 0,08 | 300663 |
VRIESPUNT 427 Z | 15 | 31 | 27 | 84 | 7.400 | 7.679 | 6.397 | 0,08 | 300664 |
VRIESPUNT 432 M | 20 | 36 | 27 | 133 | 5.900 | 8.104 | 7.241 | 0,10 | 300669 |
VRIESPUNT 432 Z | 20 | 36 | 27 | 121 | 5.900 | 8.104 | 7.241 | 0,10 | 300670 |
VRIESPUNT 437 M | 25 | 41 | 27 | 176 | 4.800 | 9.201 | 8.142 | 0,12 | 300673 |
VRIESPUNT 437 Z | 25 | 41 | 27 | 160 | 4.800 | 9.201 | 8.142 | 0,12 | 300674 |
VRIESPUNT 442 M | 30 | 46 | 27 | 223 | 4.200 | 10.247 | 10.708 | 0,14 | 300679 |
VRIESPUNT 442 Z | 30 | 46 | 27 | 208 | 4.200 | 10.247 | 10.708 | 0,14 | 300680 |
VRIESPUNT 448 M | 35 | 53 | 27 | 286 | 4.300 | 11.642 | 13.440 | 0,19 | 306522 |
VRIESPUNT 448 Z | 35 | 53 | 27 | 262 | 4.300 | 11.642 | 13.440 | 0,19 | 306523 |
VRIESPUNT 453 M | 40 | 58 | 27 | 343 | 3.400 | 11.417 | 13.577 | 0,21 | 300683 |
VRIESPUNT 453 Z | 40 | 58 | 27 | 314 | 3.400 | 11.417 | 13.577 | 0,21 | 300684 |
VRIESPUNT 463 M | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17,063 | 0,25 | 300685 |
VRIESPUNT 463 Z | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17,063 | 0,25 | 300687 |
VRIESPUNT 473 M | 60 | 78 | 27 | 588 | 2.500 | 14.128 | 19.896 | 0,3 | 300691 |
VRIESPUNT 473 Z | 60 | 78 | 27 | 543 | 2.500 | 14.128 | 19.896 | 0,3 | 300693 |
De gespecificeerde nominale torsie is gebaseerd op voldoende stijfheid van het koppelen van delen.
De omwentelingssnelheid n = neemt de inherente snelheid van het element op.

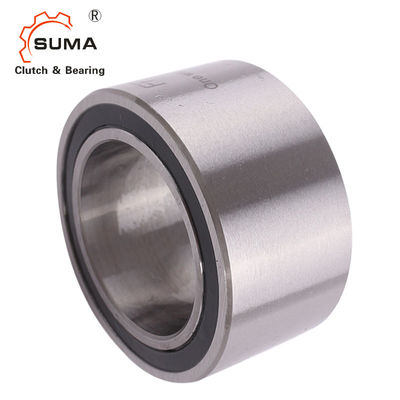

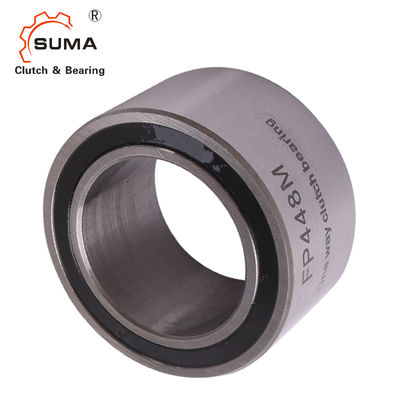

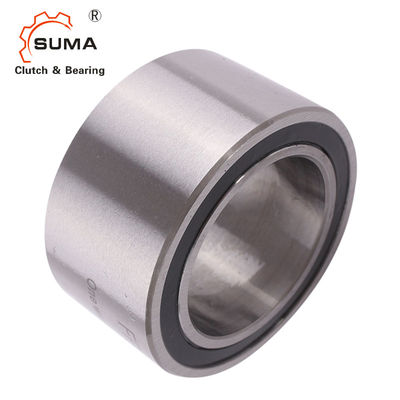

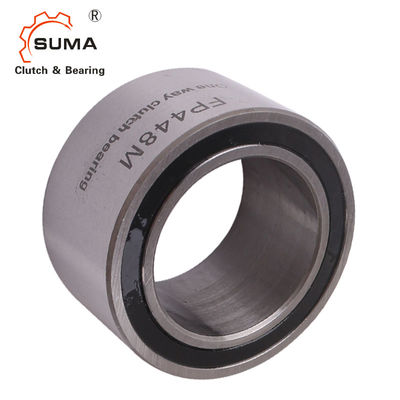

Beelden
