FPD442Z geneigde Riemtransportband Sprag Één Lager van de Manierkoppeling
Eigenschappen
Het koppelen delen
Verharden en malen van de het koppelen delen zijn niet noodzakelijk. Maak (vrij vet) grondig de het koppelen delen in de buurt van schoon freewheelen koppeling evenals freewheel de ringen van de koppeling alvorens de perspasvorm te maken.
Lager
Freewheel koppeling omvat bal en rollagers. De extra externe lagersteun is niet noodzakelijk.
Pers geschikte druk
Moet de pers geschikte druk niet op de ballen worden toegepast.
Het vastklemmen richting
De pijl op de binnenring wijst de het vastklemmen van de binnenring richting aan.
Breedte: 34 mm
Werkende temperatuur: max. 100° C
Smering: De doeltreffende smering van de levenolie
Installatietolerantie: Schacht h5; hub H6
Afmetingen en Capaciteiten
Model | D | D | W | Tnom | nmax | Cdyn. | Cstat. | Gewicht | Punt nr. |
[mm] | [mm] | [mm] | [NM] | [t/min] | [N] | [N] | [kg] | ||
FPD 427 M | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
FPD 432 M | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
FPD 437 M | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
FPD 442 M | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,18 | 300697 |
FPD 448 M | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
FPD 453 M | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
FPD 463 M | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |

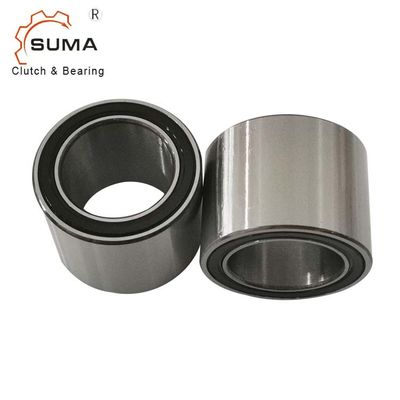

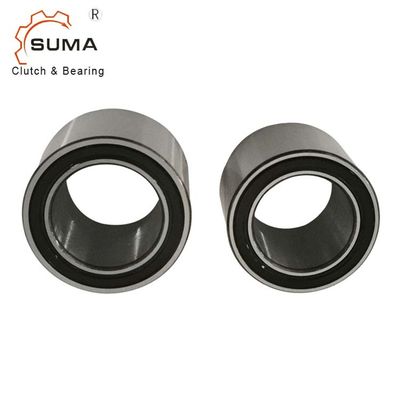

Beelden
