AE50 50*130*63MM Één Manier Richtinglager freewheelt Koppeling

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: AE50
Min. bestelaantal: 1
Prijs: USD150-USD180 PER PIECE
Verpakking Details: KARTONdoos
Levertijd: 10-15days
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000pcs per maand
Productnaam: Freewheel Koppeling AE50 Materiaal: GCr15 dragend staal
Torsiecapaciteit: 2150Nm Omwentelingssnelheid: 950RPM
Eenheidsgewicht: 4.2kg Garantie: 1 jaar
grootte: 50*130*63mm OEM: keur goed
Hoog licht:

6000RPM één Lager van de Manierkoppeling

,

H6 Tolerantie Één het Lager van de Manierkoppeling

,

H6 Tolerantie Één het Lager van de Manierrol

AE50 50*130*63MM Één Manier Richtinglager freewheelt Koppeling

Eigenschappen

  Het type VE is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt. De nominale buitendiameter is een standaardkogellagerdimensie.



Een typische regeling moet dit type naast een lager met dezelfde tolerantie van de huisvestingsdiameter installeren.



De binnenrace wordt gesloten aan de schacht. Het buitenras heeft een h6-tolerantie en zou in een huisvesting met een K7-tolerantie moeten worden gepast. De extra zijinkepingen voorzien positieve torsietransmissie.



Als de huisvestingstolerantie aan R6 is, is het gebruik van de inkepingen niet noodzakelijk, maar de huisvesting moet sterk genoeg zijn zich om niet na assemblage uit te breiden. Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren.

Technische Datas

Punt AE50
Materiaal GCr15
Droeg dia. 50 mm
Buitendia. 130 mm
Breedte (b) 63 mm
Torsiecapaciteit 2150 N.m
Het overschrijden beperkend snelheid (binnenras) 950 r/min
Het overschrijden beperkend snelheid (buitenras) 1300 r/min
Gewicht 4,2 kg
Pakket Kartondoos of als uw vereisten

Afmetingen en Capaciteiten

AE50 50*130*63MM Één Manier Richtinglager freewheelt Koppeling 0



Type Grootte   Het overschrijden van snelheden   Gewicht Belemmeringstorsie











VE



dH7

(mm)

TKN? 1

(NM)

Nimax 2)

(min-1)

Namax 3)

(min-1)

Dh6

(mm)

D5

(mm)

D6

(mm)

L

(mm)

s

(mm)

F

(mm)

e

(mm)

B

(mm)

t

(mm)



(kg)

RT



(Ncm)

12 17 3100 6000 37 28 20 20 4.5 0,5 0,8 6 3 0,11 0,7
15 55 2300 5400 47 37 26 30 4.5 0,8 1.2 7 3.5 0,30 3.5
20 146 2000 3600 62 50 35 34 5.5 0,8 1.2 8 3.5 0,55 8.4
25 285 1700 2600 80 68 45 37 6.5 1 1.8 9 4 0,98 14
30 500 1500 2100 90 75 50 44 6.2 1 1.8 12 5 1.50 23
35 720 1300 1950 100 80 55 48 3.8 1 1.8 13 6 2.00 60
40 1030 1200 1700 110 90 60 56 3.8 1.5 1.8 15 7 2.80 72
45 1125 1050 1600 120 95 65 56 3.8 1.5 2.6 16 7 3.30 140
50 2150 950 1300 130 110 75 63 5.8 1.5 2.6 17 8 4.20 180
55 2675 850 1200 140 115 82 67 3.8 2 2.6 18 9 5.20 190
60 3500 800 1100 150 125 90 78 7.6 2 2.6 18 9 6.80 240
70 5813 650 900 170 140 100 95 7.6 2.5 2.6 20 9 10.5 320



Het opzetten en het Koppelen

AE50 50*130*63MM Één Manier Richtinglager freewheelt Koppeling 1

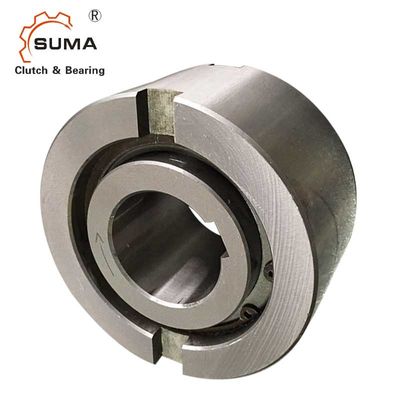

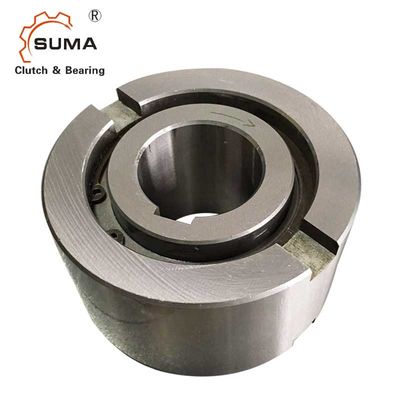

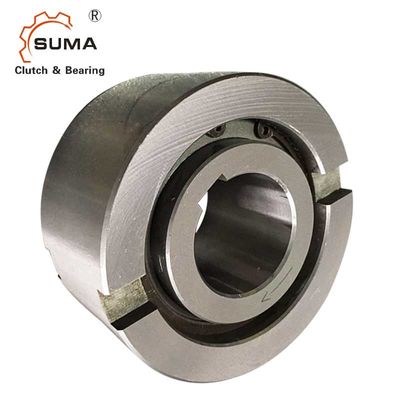

Beelden

AE50 50*130*63MM Één Manier Richtinglager freewheelt Koppeling 2

AE50 50*130*63MM Één Manier Richtinglager freewheelt Koppeling 3AE50 50*130*63MM Één Manier Richtinglager freewheelt Koppeling 4

AE50 50*130*63MM Één Manier Richtinglager freewheelt Koppeling 5
