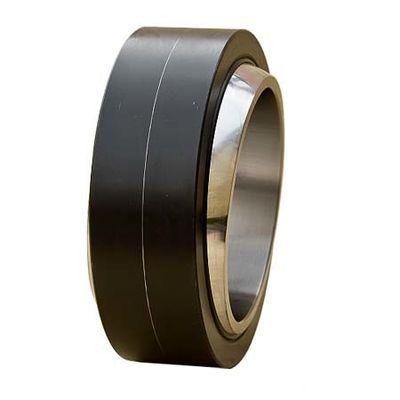

De Zelfsmerings Sferische Duidelijke Lagers GE45ET-2RS van GE… et-2RS
Eigenschappen van sferisch duidelijk lager
De sferische lagers worden wijd gebruikt in techniek hydraulische cilinders, smeedstukwerktuigmachines, techniekmachines, automatiseringsmateriaal, automobielschokbrekers, de machines van de watermilieubescherming en andere industrieën. Het sferische duidelijke lager is het sferische het glijden dragen, en het basistype is samengesteld uit binnen en buitenringen met sferische het glijden sferische contactoppervlakten. Afhankelijk van zijn structuur en type, kan het radiale lading, aslading, of gecombineerde radiale en asladingen tegelijkertijd dragen.
De vorm van het ronde eenvoudige lager is minder moeilijk dan dat van het rollen het dragen, die in het bijzonder samengesteld uit een interne ring met een buiten ronde vloer en een buitenring met een interne ronde vloer is. De sferische duidelijke lagers worden gewoonlijk gebruikt voor laag-tempo slingerende motie (d.w.z. hoekige motie). Aangezien de glijdende vloer rond is, kon het overhellende motie (d.w.z. self-aligning motie) binnen een positieve houdingswaaier bovendien uitvoeren.
Afmetingen en Capaciteiten
Model |
AFMETINGEN | Radiale Ladingen | Gewicht | |||||||
B | D | W | T | c1 | c2 | Statisch | Dyne | kg | ||
GE15ET-2RS | GE15UK-2RS | 15 | 26 | 12 | 9 | 0,3 | 0,3 | 16 | 84 | 0,027 |
GE17ET-2RS | GE17UK-2RS | 17 | 30 | 14 | 10 | 0,3 | 0,3 | 21 | 106 | 0,041 |
GE20ET-2RS | GE20UK-2RS | 20 | 35 | 16 | 12 | 0,3 | 0,3 | 30 | 146 | 0,066 |
GE25ET-2RS | GE25UK-2RS | 25 | 42 | 20 | 16 | 0,6 | 0,6 | 48 | 240 | 0,119 |
GE30ET-2RS | GE30UK-2RS | 30 | 47 | 22 | 18 | 0,6 | 0,6 | 62 | 310 | 0,153 |
GE35ET-2RS | GE35UK-2RS | 35 | 55 | 25 | 20 | 0,6 | 1 | 79 | 399 | 0,233 |
GE40ET-2RS | GE40UK-2RS | 40 | 62 | 28 | 22 | 0,6 | 1 | 99 | 495 | 0,306 |
GE45ET-2RS | GE45UK-2RS | 45 | 68 | 32 | 25 | 0,6 | 1 | 127 | 637 | 0,427 |
GE50ET-2RS | GE50UK-2RS | 50 | 75 | 35 | 28 | 0,6 | 1 | 156 | 780 | 0,546 |
GE55ET-2RS | GE55UK-2RS | 55 | 85 | 40 | 32 | 0,6 | 1 | 200 | 1000 | 0,939 |
GE60ET-2RS | GE60UK-2RS | 60 | 90 | 44 | 36 | 1 | 1 | 245 | 1220 | 1.04 |
GE70ET-2RS | GE70UK-2RS | 70 | 105 | 49 | 40 | 1 | 1 | 313 | 1560 | 1.55 |
GE80ET-2RS | GE80UK-2RS | 80 | 120 | 55 | 45 | 1 | 1 | 400 | 2000 | 2.31 |
GE90ET-2RS | GE90UK-2RS | 90 | 130 | 60 | 50 | 1 | 1 | 488 | 2440 | 2.75 |
GE100ET-2RS | GE100UK-2RS | 100 | 150 | 70 | 55 | 1 | 1 | 607 | 3030 | 4.45 |
GE110ET-2RS | GE110UK-2RS | 110 | 160 | 70 | 55 | 1 | 1 | 654 | 3270 | 4.82 |
GE120ET-2RS | GE120UK-2RS | 120 | 180 | 85 | 70 | 1 | 1 | 950 | 4750 | 8.05 |
GE140ET-2RS | GE140UK-2RS | 140 | 210 | 90 | 70 | 1 | 1 | 1070 | 5350 | 11.02 |
GE160ET-2RS | GE160UK-2RS | 160 | 230 | 105 | 80 | 1 | 1 | 1360 | 6800 | 14.01 |
GE180ET-2RS | GE180UK-2RS | 180 | 260 | 105 | 80 | 1.1 | 1.1 | 1530 | 7650 | 18.65 |
GE200ET-2RS | GE200UK-2RS | 200 | 290 | 130 | 100 | 1.1 | 1.1 | 2120 | 10600 | 28.03 |
GE220ET-2RS | GE220UK-2RS | 220 | 320 | 135 | 100 | 1.1 | 1.1 | 2320 | 11600 | 35.51 |
GE240ET-2RS | GE240UK-2RS | 240 | 340 | 140 | 100 | 1.1 | 1.1 | 2550 | 12700 | 39.91 |
GE260ET-2RS | GE260UK-2RS | 260 | 370 | 150 | 110 | 1.1 | 1.1 | 3030 | 15190 | 51.54 |
GE280ET-2RS | GE280UK-2RS | 280 | 400 | 155 | 120 | 1.1 | 1.1 | 3570 | 17850 | 65.06 |
GE300ET-2RS | GE300UK-2RS | 300 | 430 | 165 | 120 | 1.1 | 1.1 | 3800 | 19100 | 78 |
