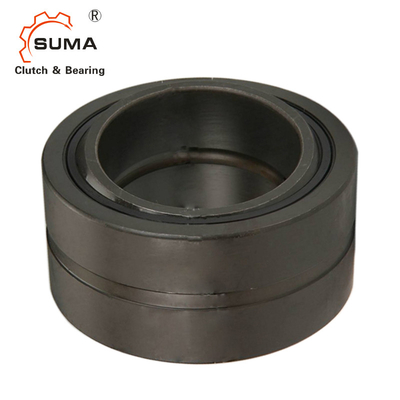

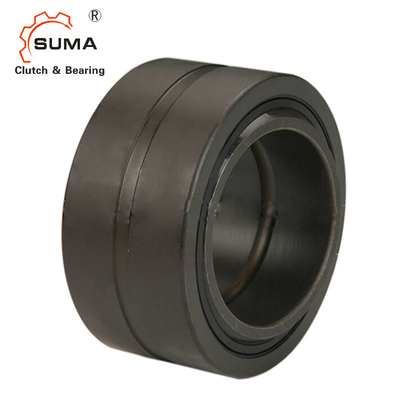

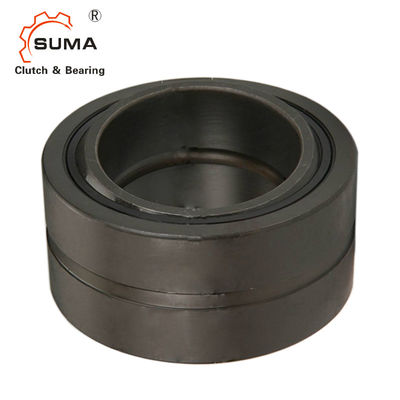

GEZ-Reeks het Self-aligning Sferische Duidelijke Dragen GEZ63ES GEZ63ES-2RS
Eigenschappen van sferisch duidelijk lager
De structuur van het sferische duidelijke lager is eenvoudiger dan dat van het rollen het dragen, die hoofdzakelijk samengesteld uit een binnenring met een buiten sferische oppervlakte en een buitenring met een binnen sferische oppervlakte is.
De sferische duidelijke lagers worden over het algemeen gebruikt voor slingerende motie met lage snelheid (d.w.z. hoekige motie). Aangezien de het glijden oppervlakte sferisch is, kan het overhellende motie (d.w.z. self-aligning motie) binnen een bepaalde hoekwaaier ook uitvoeren.
De sferische lagers worden wijd gebruikt in techniek hydraulische cilinders, smeedstukwerktuigmachines, techniekmachines, automatiseringsmateriaal, automobielschokbrekers, de machines van de watermilieubescherming en andere industrieën. Het sferische duidelijke lager is het sferische het glijden dragen, en het basistype is samengesteld uit binnen en buitenringen met sferische het glijden sferische contactoppervlakten. Afhankelijk van zijn structuur en type, kan het radiale lading, aslading, of gecombineerde radiale en asladingen tegelijkertijd dragen.
Afmetingen en Capaciteiten
Artikelnummer | Droeg diameter | Buitendiameter | Balbreedte | Rasbreedte | Statische radiale ladingen | Dynamische radiale ladingen | Gewicht | ||
Zonder verbindingen | Met verbindingen | Duim | Duim | Duim | Duim | Pond | Pond | Pond | |
1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9,337 | 3.156 | 0,044 |
2 | GEZ15ES | - | 0,625 | 1.0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1.25 | 0,656 | 0,562 | 20,927 | 7089 | 0,121 |
4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1.4375 | 0,765 | 0,656 | 28,573 | 9565 | 0,187 |
5 | GEZ25ES | GEZ25ES-2RS | 1 | 1,625 | 0,875 | 0,75 | 37,359 | 12605 | 0,265 |
6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1,093 | 0,937 | 58,507 | 19468 | 0,507 |
7 | GEZ34ES | GEZ34ES-2RS | 1,375 | 2.1875 | 1,187 | 1,031 | 69,756 | 23404 | 0,772 |
8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1,312 | 1,125 | 84,379 | 28129 | 0,926 |
9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1,531 | 1,312 | 114,752 | 38255 | 1.41 |
10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150,754 | 50508 | 2.05 |
11 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1,969 | 1,687 | 191,251 | 63002 | 2.87 |
12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2,187 | 1,875 | 234,007 | 77629 | 4.08 |
13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4,375 | 2,406 | 2,062 | 285,752 | 95628 | 5.29 |
14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2,625 | 2.25 | 337,506 | 112505 | 6.84 |
15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5,125 | 2,844 | 2,437 | 396,009 | 131626 | 8.38 |
16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3,062 | 2,625 | 459,001 | 153003 | 10.58 |
17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5,875 | 3,281 | 2,812 | 531,004 | 175507 | 12.79 |
18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596,256 | 202508 | 15.44 |
19 | GEZ114ES | GEZ114ES-2RS | 4.5 | 7 | 3,937 | 3,375 | 765,002 | 252006 | 21.61 |
20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7,375 | 4,156 | 3,562 | 843,754 | 281254 | 25.36 |
21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4,375 | 3.75 | 933,755 | 315009 | 29.76 |
22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4,125 | 1170,002 | 389257 | 38.59 |
