sferisch duidelijk lager
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | GE40DO GE40DO-2RS |

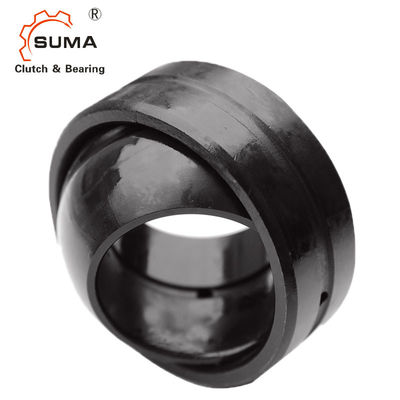

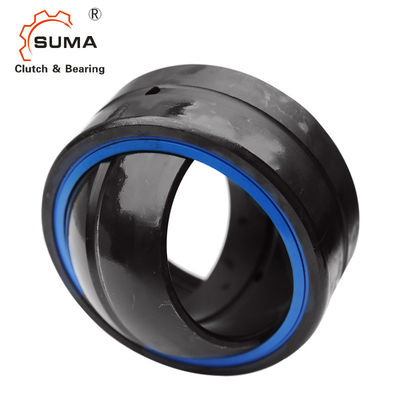

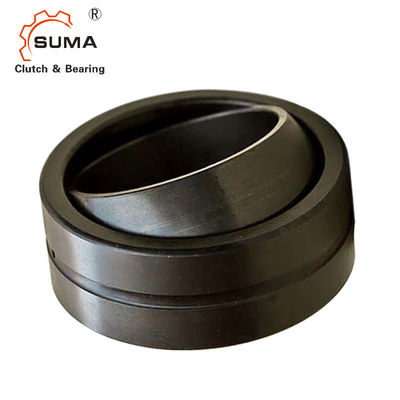

Het Staal van GE40DO GE40DO 2RS/Staal Radiaal Sferisch Duidelijk Lager
Eigenschappen
1, Materiaal: de binnen en buitenringen dragen staal (GCr15).
2, Thermische behandeling: de binnen en buitenringen worden gedoofd en phosphating.
3, Structuur: De verzegelende ringen zijn in bijlage op allebei van de kanten. Er zijn oliegroef en oliegat in de binnen en buitenring. De buitenring heeft een asgroef.
Afmetingen en Capaciteiten
| Dimensietabel · Afmetingen in mm | ||||||||||
|
Schacht dia.
D |
Benoeming |
Massa
kg |
Afmetingen | |||||||
| D | D | B | C | DK |
α Graden |
|||||
| zonder verbindingen | met verbindingen | |||||||||
| 6 | GE 6 DOET1) | – | 0.004 | 6-0,008 | 14-0,008 | 6-0,12 | 4-0,24 | 102) | 13 | |
| 8 | GE 8 DOET1) | – | 0.007 | 8-0,008 | 16-0,008 | 8-0,12 | 5-0,24 | 132) | 15 | |
| 10 | GE 10 DOET 1) | – | 0.012 | 10-0,008 | 19-0,009 | 9-0,12 | 6-0,24 | 162) | 12 | |
| 12 | GE 12 DOET 1) | – | 0.017 | 12-0,008 | 22-0,009 | 10-0,12 | 7-0,24 | 182) | 11 | |
| 15 | GE 15 | – | 0.027 | 15-0,008 | 26-0,009 | 12-0,12 | 9-0,24 | 222) | 8 | |
| 16 | GE 16 DOET 4) | – | 0.044 | 16-0,008 | 30-0,009 | 14-0,12 | 10-0,24 | 252) | 10 | |
| 17 | GE 17 | GE 17 -2RS | 0.041 | 17-0,008 | 30-0,009 | 14-0,12 | 10-0,24 | 252) | 10 | |
| 20 | GE 20 | GE 20 -2RS | 0.065 | 20-0,01 | 35-0,011 | 16-0,12 | 12-0,24 | 292) | 9 | |
| 25 | GE 25 | GE 25 -2RS | 0,12 | 25-0,01 | 42-0,011 | 20-0,12 | 16-0,24 | 35,5 | 7 | |
| 30 | GE 30 | GE 30 -2RS | 0,15 | 30-0,01 | 47-0,011 | 22-0,12 | 18-0,24 | 40,7 | 6 | |
| 35 | GE 35 | GE 35 -2RS | 0,23 | 35-0,012 | 55-0,013 | 25-0,12 | 20-0,3 | 47 | 6 | |
| 40 | GE 40 | GE 40 -2RS | 0,32 | 40-0,012 | 62-0,013 | 28-0,12 | 22-0,3 | 53 | 7 | |
| 45 | GE 45 | GE 45 -2RS | 0,41 | 45-0,012 | 68-0,013 | 32-0,12 | 25-0,3 | 60 | 7 | |
| 50 | GE 50 | GE 50 -2RS | 0,53 | 50-0,012 | 75-0,013 | 35-0,12 | 28-0,3 | 66 | 6 | |
| 60 | GE 60 | GE 60 -2RS | 1 | 60-0,015 | 90-0,015 | 44-0,15 | 36-0,4 | 80 | 6 | |
| 70 | GE 70 | GE 70 -2RS | 1,5 | 70-0,015 | 105-0,015 | 49-0,15 | 40-0,4 | 92 | 6 | |
| 80 | GE 80 | GE 80 -2RS | 2,2 | 80-0,015 | 120-0,015 | 55-0,15 | 45-0,4 | 105 | 6 | |
| 90 | GE 90 | GE 90 -2RS | 2,7 | 90-0,02 | 130-0,018 | 60-0,2 | 50-0,5 | 115 | 5 | |
| 100 | GE 100 | GE 100 -2RS | 4,3 | 100-0,02 | 150-0,018 | 70-0,2 | 55-0,5 | 130 | 7 | |
| 110 | GE 110 | GE 110 -2RS | 4,7 | 110-0,02 | 160-0,025 | 70-0,2 | 55-0,5 | 140 | 6 | |
| 120 | GE 120 | GE 120 -2RS | 8 | 120-0,02 | 180-0,025 | 85-0,2 | 70-0,5 | 160 | 6 | |
| 140 | GE 140 | GE 140 -2RS | 11 | 140-0,025 | 210-0,03 | 90-0,25 | 70-0,6 | 180 | 7 | |
| 160 | GE 160 | GE 160 -2RS | 14 | 160-0,025 | 230-0,03 | 105-0,25 | 80-0,6 | 200 | 8 | |
| 180 | GE 180 | GE 180 -2RS | 18,2 | 180-0,025 | 260-0,035 | 105-0,25 | 80-0,7 | 225 | 6 | |
| 200 | GE 200 | GE 200 -2RS | 28,3 | 200-0,03 | 290-0,035 | 130-0,3 | 100-0,7 | 250 | 7 | |
| 220 | – | GE 220 -2RS | 35,4 | 220-0,03 | 320-0,04 | 135-0,3 | 100-0,8 | 275 | 8 | |
| 240 | – | GE 240 -2RS | 39,4 | 240-0,03 | 340-0,04 | 140-0,3 | 100-0,8 | 300 | 8 | |
| 260 | – | GE 260 -2RS | 51,1 | 260-0,035 | 370-0,04 | 150-0,35 | 110-0,8 | 325 | 7 | |
| 280 | – | GE 280 -2RS | 64,6 | 280-0,035 | 400-0,04 | 155-0,35 | 120-0,8 | 350 | 6 | |
| 300 | – | GE 300 -2RS | 77,3 | 300-0,035 | 430-0,045 | 165-0,35 | 120-0,9 | 375 | 7 | |
|
1) Geen relubricationfaciliteit. 2) Geen smeringsgroef op binnenrings sferische oppervlakte. 3) Ook beschikbaar in groepen C2 en C3. 4) Prijs en levering op verzoek. |
||||||||||
