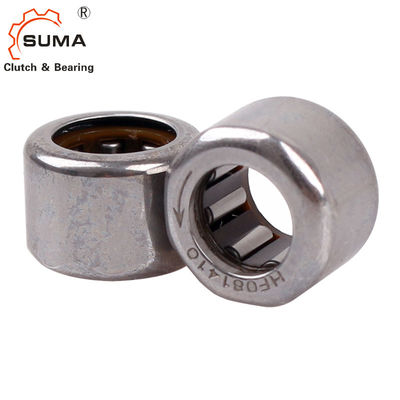

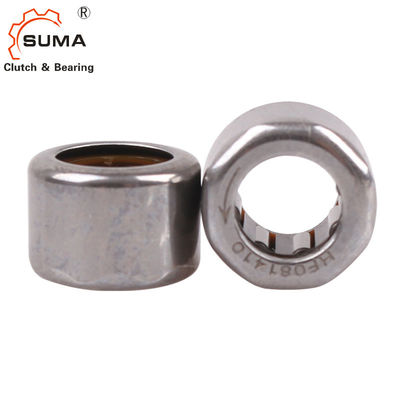

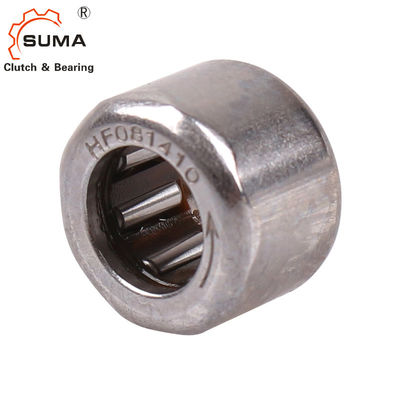

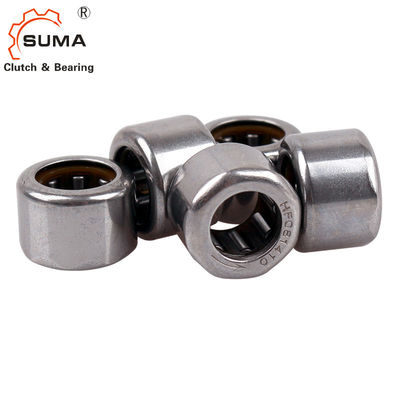

Getrokken de Kop Enige Rij Één van HF0612 1.76Nm de Rollager van de Maniernaald
Eigenschappen
De HF Getrokken koppelingen van de koprol:
zijn unidirectionele koppelingen, die torsies in één richting overbrengen;
zijn beschikbaar met of zonder een geïntegreerde dragende regeling;
geef zeer het nauwkeurige indexeren;
sta hoge het indexeren frequenties toe;
heb een lage overschrijdende wrijvingstorsie;
zijn beschikbaar met of zonder het invetten;
zijn bijzonder compact in een radiale richting en laten daarom uiterst compacte ontwerpen toe;
zijn geschikt voor huisvestingsmaterialen van staal, licht metaal of plastiek worden gemaakt dat;
kan met getrokken de rollagers van de kopnaald met open einden HK en getrokken de rollagers van de kopnaald met gesloten eind BK worden gecombineerd;
heb een uitgebreide waaier van toepassingen, bijvoorbeeld als het indexeren van koppelingen, het ondersteunen van koppelingen en het overschrijden van koppelingen.
Afmetingen en Capaciteiten
Schacht Dia. | Dragende Benoeming | Massa | Afmetingen |
Toelaatbaar Torsie |
Het beperken van Snelheid | ||||
Fw | D | C |
Roterende Schacht Min-1 |
Roterende Buitenring min-1 | |||||
mm | De plastic Lentes | De staallentes | g | mm | NM | t/min | t/min | ||
3 | HF0306KF | 0,9 | 3 | 6.5 | 6 | 0,2 | 36000 | 7000 | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | |
6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||
8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 |
HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | |
-- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | |
-- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | |
-- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1.5 | 14000 | 11000 | |
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
