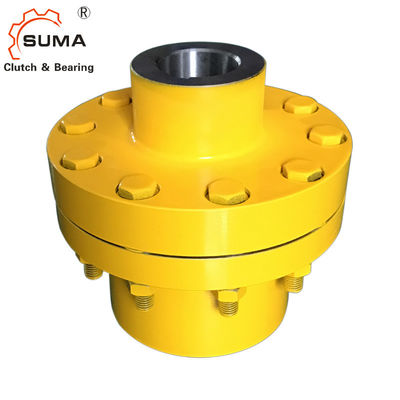

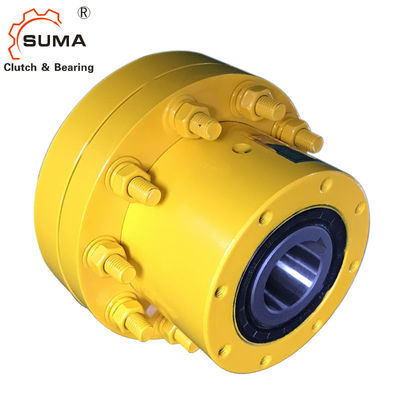

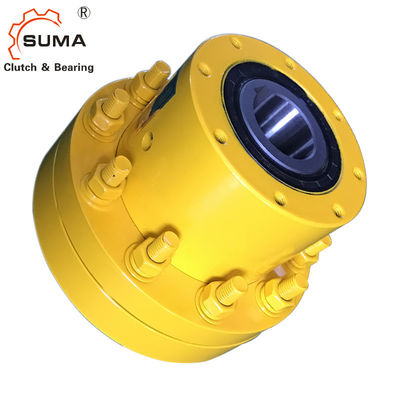

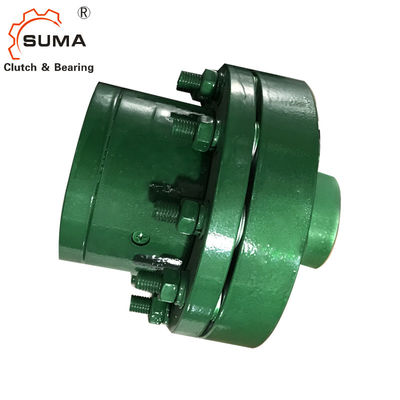

Ckl-B 1 Manierkoppeling ondersteunt het Overschrijden Koppeling
Eigenschappen
Het type ckl-B is een spragtype freewheelt, met alle accomodatie, verzegeld en het dragen gesteund. Het gebruikte hoofdzakelijk in gelegenheid van hoogte die snelheid en lager beginsnelheid overschrijden. Het vergt greaseorolie wanneer gebruikt.
Het heeft zelfde karakter en afmeting zoals ckl-a.
Deze die combinatie wordt gebruikt zoals overschrijdend koppeling en uitgebreid in mechanisme van verpakking wordt gebruikt, verkeer. en metallury.mine etc.
Technische Datas
Model | Ckl-B35110 | |
Torsie (NM) | 580 | |
Het overschrijden van Snelheid (t/min) | Binnenras | 2500 |
Buitenras | 740 | |
Binnenrasgrootte (mm) | 35 | |
Buitenrasgrootte (mm) | 110 | |
Dikte (mm) | 168 | |
Gewicht (Kg) | 17 |
Afmetingen en Capaciteiten
Type | Nominaal Torsie NM |
Het overschrijden Het beperken van Snelheden |
Afmeting in Cintour mm |
Gewicht | |||||||||
n min | maximum n | D H7 |
d1 H7 |
D | D1 H7 |
L | L1 | L2 | B | bn×tn | Kg | ||
Ckl-B2590 | 230 | 800 | 2500 | 25 | 20-40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4×1.8 | 6.4 |
Ckl-B30100 | 400 | 780 | 2500 | 30 | 20-50 | 100 | 160 | 146 | 60 | 66 | 20 | 5×2.3 | 11 |
Ckl-B35110 | 580 | 740 | 2500 | 35 | 25-65 | 110 | 190 | 168 | 75 | 74 | 19 | 6×2.8 | 17 |
Ckl-B40125 | 820 | 720 | 2500 | 40 | 25-65 | 125 | 190 | 178 | 75 | 86 | 17 | 6×2.8 | 19 |
Ckl-B45130 | 840 | 660 | 2500 | 45 | 25-65 | 130 | 190 | 178 | 75 | 86 | 17 | 6×2.8 | 19 |
Ckl-B50150 | 1400 | 610 | 2000 | 50 | 30-75 | 150 | 225 | 207 | 90 | 92 | 25 | 14×3.8 | 31 |
Ckl-B55160 | 1600 | 600 | 2000 | 55 | 35-90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16×4.3 | 47 |
Ckl-B60170 | 2200 | 490 | 2000 | 60 | 35-90 | 170 | 270 | 244 | 94 | 114 | 30 | 18×4.4 | 49 |
Ckl-B70190 | 4500 | 480 | 2000 | 70 | 45-110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20×4.9 | 90 |
Ckl-B80210 | 6800 | 450 | 1500 | 80 | 55-125 | 210 | 380 | 340 | 160 | 142 | 35 | 22×4.9 | 107 |
Ckl-B90230 | 11000 | 420 | 1500 | 90 | 65-140 | 230 | 440 | 369 | 160 | 159 | 50 | 25×6.4 | 170 |
Ckl-B100270 | 16000 | 400 | 1500 | 100 | 75-160 | 270 | 500 | 422 | 200 | 182 | 40.5 | 28×6.4 | 230 |
Opzettend Voorbeeld
Toepassing
