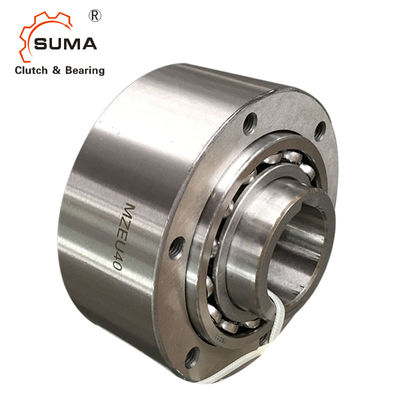

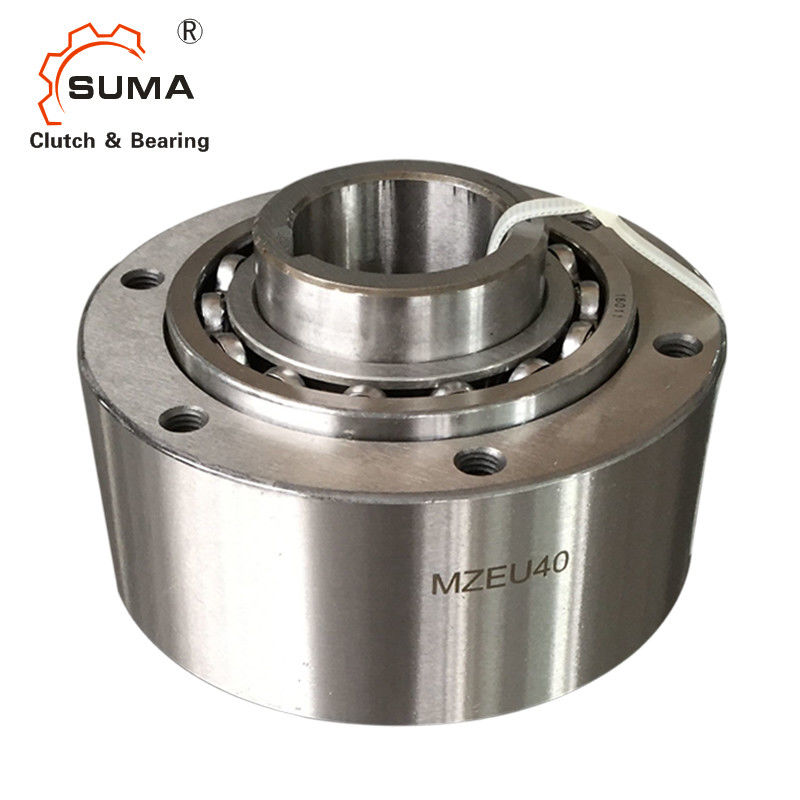

De Tolerantie GCr15 van MZEU H7 735 NM-Lagers van de Staalrol
1. Modelleer No's. MZEU12 worden aan MZEU80 pre-ingevet en vereisen geen smering. De operationele temperatuurwaaier is – 40°C aan +40°C. Modelno's. MZEU90 aan MZEU150 vereis oliesmering.
2. Modelleer No's. MZEU12 aan MZEU80 tanden en andere torsie die kunnen factoren de overbrengen met de standaardflens worden gebruikt. Verwijs naar installatievoorbeeld 1.
3. Wij adviseren een Schachttolerantie van h7, de spiebaan en van ISO R773 (DIN 6885,1) is standaard.
4. Wij adviseren een tolerantie van E H7 voor de tand en andere delen.
5. Maak de oppervlakte van zowel einden van het buitenras als de contactoppervlakten van de flens, tand en de andere delen schoon.
6. Voor Modelno's. MZEU90 aan MZEU150, pas verbindingskleefstof op de oppervlakte van het buitenras toe op beide einden.
7. Controleer de richting van omwenteling.
Afmetingen en Capaciteiten
Model |
Torsie Capaciteit |
Het Max. Overschrijden |
Belemmering Torsie |
Droeg Grootte |
Spiebaan |
A |
B |
C |
D |
E |
F |
G |
H-j |
K |
L |
Gewicht |
|
N·m | r/min | r/min | N·m | H7 | Binnenras | h7 | PCD | C | (kg) | ||||||||
MZEU 12 (k) | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
MZEU 15 (k) | 100 | 1.800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
MZEU 20 (k) | 245 | 1.600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1.2 |
MZEU 25 (k) | 425 | 1.600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1.8 |
MZEU 30 (k) | 735 | 1.500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
MZEU 35 (k) | 1.015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
MZEU 40 (k) | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
MZEU 45 (k) | 1.620 | 1.400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
MZEU 50 (k) | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
MZEU 55 (k) | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
MZEU 60 (k) | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
MZEU 70 (k) | 4.210 | 1.100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
MZEU 80 (k) | 5.170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
MZEU 90 (k) | 12.000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
MZEU100 (k) | 17.600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
MZEU130 (k) | 24.500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
MZEU150 (k) | 33.800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
Het opzetten en het Koppelen
Wanneer het installeren van standaardflenzen, tanden en ander materiaal aan de geschikte koppeling schroeven hen rond de lagers en de bouten in beide einden van het buitenras.
Door zowel de flens als tand op de overkant te installeren, kan de richting van omwenteling worden veranderd.
Wanneer het opzetten van de koppeling op de schacht, pas druk op binnenras maar nooit op het buitenras toe.
Voor hoge snelheid het Indexeren toepassingen (meer dan 50 c/m) een sterk lentetype isrecommended.
ModelNo.
q Binnenras
w Buitenras
e Nok
r de Lente
t Lager
y Zijplaat
MZEU K
Geen Teken: Geen spiebaan op het buitenras.
K: Spiebaan op het buitenras.
