| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | AS20 NSS20 |

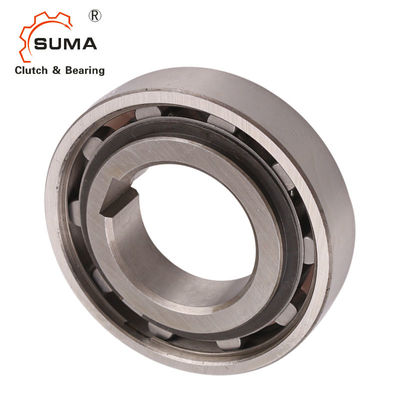

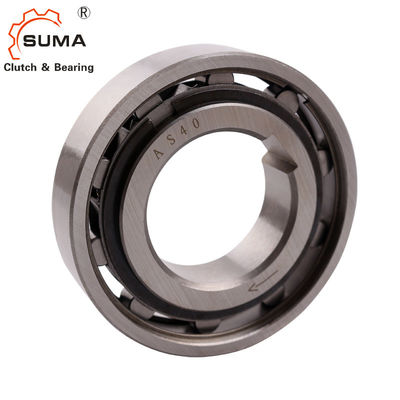

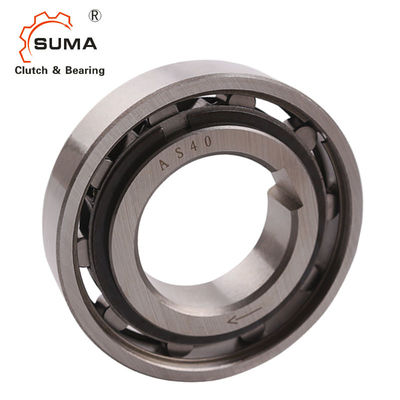

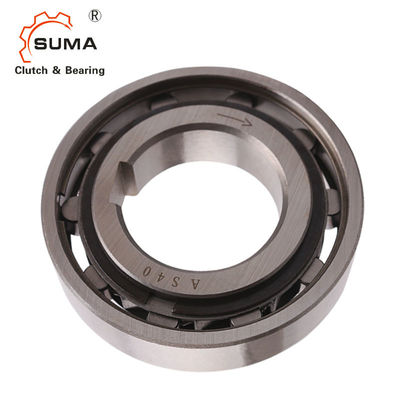

Het Lager van de de Manierrol van AS20 NSS20 Één
Eigenschappen
Het type ZOALS een roltype is freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt. De nominale buitenafmetingen zijn hetzelfde als reeks 62… Kogellagers.
Een typische regeling moet dit type naast een reeks installeren 62 die binnen dezelfde plaatstolerantie dragen, zoals die op de volgende pagina wordt getoond. De binnenrace wordt gesloten aan de schacht (behalve 6 mm droeg).
Het buitenras heeft een positieve r6-tolerantie om een pers te geven paste in een H7-huisvesting. De buitenhuisvesting moet genoeg sterk zijn
Zich om na assemblage uit te breiden niet. Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren.
Technische Datas
| Productnaam | Één de koppelingslager van de manierrol |
| Model | AS20 |
| Materiaal | GCr15 |
| Torsiecapaciteit | 40Nm |
| Binnendiameter | 20mm |
| Buitendiameter | 47mm |
| Dikte | 14mm |
| Gewicht | 0.12kg |
| Pakket | Kartondoos/Houten doos, katrol, enz. |
| Betalingstermijnen | TT. L/C, D/A, D/P, Western Union |
| levertijd | 2-4 dagen voor de steekproef, 7 dagen voor grote orde |
Afmetingen en Capaciteiten
| Type | Grootte |
TKN1) |
Het overschrijden van snelheden |
Gewicht
|
Belemmeringstorsie | |||||||
| ZOALS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | F | RT | ||
| [mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0,8 | 0,8 | 0,12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0,8 | 0,8 | 0,14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0,8 | 1 | 0,22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
NOTA'S:
AS6 zonder spiebaan. ØD = -0-0,009
AS8-12 spiebaan aan DIN 6885,1.
Andere grootte aan DIN 6885,3
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
De opzettende afmetingen zijn identiek aan kogellagersreeks 62
Opzettend Voorbeeld
