Nageltype Nokkenaanhanger
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | MCFR16 MCFR16SBX |

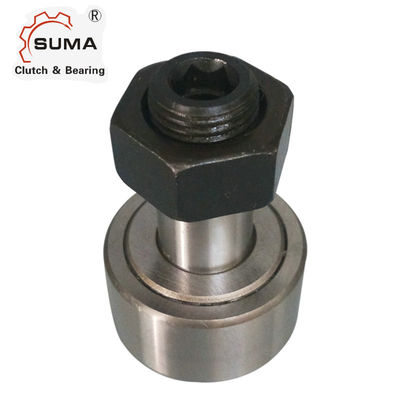

Het Type van MCFR de Reeks Gekooide Lagers van de Nokkenaanhanger met Nagel MCFR16 MCFR16SBX
Eigenschappen van Kooitype Nokkenaanhanger
De buitenring van de Aanhangerlager van de theMCFRnok keurt een volledig lager van de aanvullings cilindrisch rol met een dikke buitenringsmuur goed. De buitendiameter van de rol heeft een cilindrische en boogvorm, die kan worden ontworpen om de toevoerkanaaloppervlakte volgens de toepassing aan te passen. Met deze buitenring, kunnen de rollen direct op het toevoerkanaal rollen en kunnen zwaardere ladingen en schokladingen weerstaan.
Het lager van de nokkenrol bestaat uit hoofdrol, zijrol, schachthoofd en dekkingsplaat.
Technische Parameter van MCFR-Kooitype Nokkenaanhanger
|
OPEN BRG. Nr. (1) |
VERZEGELD BRG. Nr. (1) |
ROL DIA. RD NOM. (2) |
ROL BREEDTE W +0.00 -0.12 |
NAGEL DIA. BR NOM. (3) |
NAGEL L'GTH. SL NOM. |
GLOBAAL LENGTE L NOM. |
ENDPLATE UITBREIDING E NOM. |
DRAAD |
DRAAD LENGTEtl MIN. |
OLIEgat |
|
|
(HC) NOM. |
(HD) NOM. |
||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| Mcfr-13 | Mcfr-13-s | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7.5 | - | - |
|
Mcfr-16 Mcf-16 |
Mcfr-16-s Mcf-16-s |
16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
|
Mcfr-19 Mcf-19 |
Mcfr-19-s Mcf-19-s |
19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
|
Mcfr-22 Mcf-22 |
Mcfr-22-s Mcf-22-s |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
Mcfr-22A Mcf-22A |
Mcfr-22a-s Mcf-22a-s |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
Mcfr-26 Mcf-26 |
Mcfr-26-s Mcf-26-s |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
Mcfr-26A Mcf-26A |
Mcfr-26a-s Mcf-26a-s |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
Mcfr-30 Mcf-30 |
Mcfr-30-s Mcf-30-s |
30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
Mcfr-32 Mcf-32 |
Mcfr-32-s Mcf-32-s |
32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
Mcfr-35 Mcf-35 |
Mcfr-35-s Mcf-35-s |
35 | 18 | 16 | 32.5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
|
Mcfr-40 Mcf-40 |
Mcfr-40-s Mcf-40-s |
40 | 20 | 18 | 36.5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
|
Mcfr-40A Mcf-40A |
Mcfr-40a-s Mcf-40a-s |
40 | 20 | 18 | 36.5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
|
Mcfr-47 Mcf-47 |
Mcfr-47-s Mcf-47-s |
47 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
Mcfr-47A Mcf-47A |
Mcfr-47a-s Mcf-47a-s |
47 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
Mcfr-52 Mcf-52 |
Mcfr-52-s Mcf-52-s |
52 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
Mcfr-52A Mcf-52A |
Mcfr-52a-s Mcf-52a-s |
52 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
Mcfr-62 Mcf-62 |
Mcfr-62-s Mcf-62-s |
62 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
Mcfr-62A Mcf-62A |
Mcfr-62a-s Mcf-62a-s |
62 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
Mcfr-72 Mcf-72 |
Mcfr-72-s Mcf-72-s |
72 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
Mcfr-72A Mcf-72A |
Mcfr-72a-s Mcf-72a-s |
72 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
Mcfr-80 Mcf-80 |
Mcfr-80-s Mcf-80-s |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
Mcfr-85 Mcf-85 |
Mcfr-85-s Mcf-85-s |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
Mcfr-90 Mcf-90 |
Mcfr-90-s Mcf-90-s |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
| REEKS | BOUWeigenschappen |
|
MCF MCFE Mcf-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE Mcfr-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE Mcfd-X |
Volledige aanvulling van naaldrollen Met zonderlinge kraag Met cilindrische buitendiameter Met hexagonaal gat Met verbindingen Gekooide naaldrollen Met zonderlinge kraag Met cilindrische buitendiameter Met hexagonaal gat Met verbindingen Volledige aanvullings cilindrische rollen Met zonderlinge kraag Met cilindrische buitendiameter |
FAQ
Q: Hoe pakt u de nokkenaanhanger in?
Q: Kan ik de steekproeven van u krijgen?
A: Het wordt hoogst aangemoedigd om om de steekproeven voor kwaliteitscontrole te vragen.
Q: Kunt u om de goederen op tijd te leveren beloven?
