| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | Cf.-1/2-n-Sb |

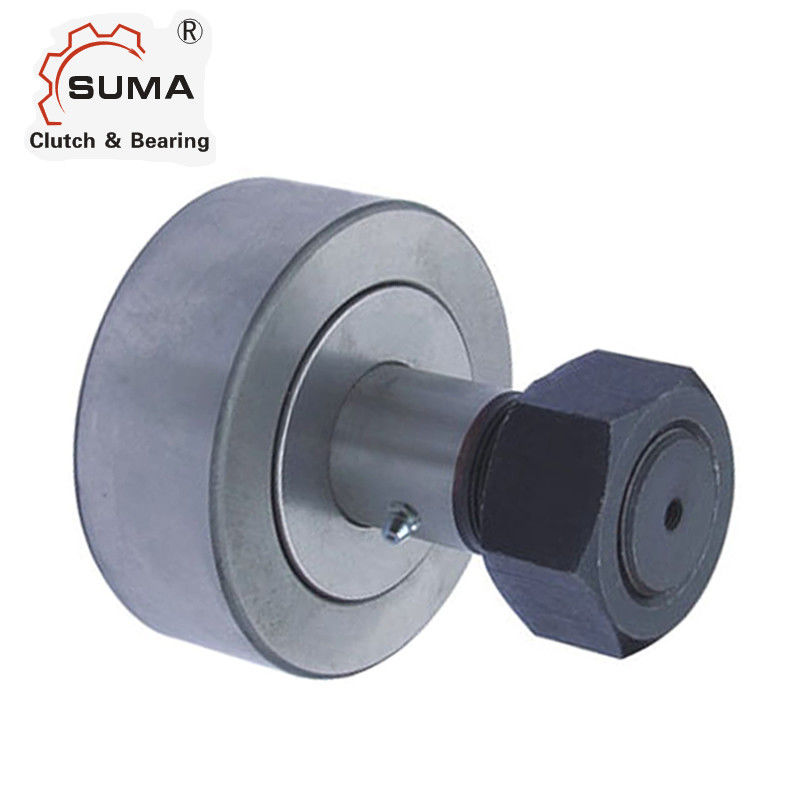

Cf.-1/2-n-s Verzegelde GCr15-Nageltype Spoorrol
Eigenschappen
De de nokkenaanhangers van de nagelstijl hebben gewoonlijk een standaard met maat nagel, maar een zware nagel is beschikbaar voor verbeterde statische ladingscapaciteit.
Voor op zwaar werk berekende toepassingen kan een rolontwerp worden gebruikt. Dit wendt twee rijen van rollen van grotere diameter aan dan gebruikt in de nokkenaanhangers van de naaldrol om de dynamische ladingscapaciteit te verbeteren en sommige duwmogelijkheden te verstrekken. Dit ontwerp kan hogere snelheden steunen dan het volledige aanvullingsontwerp.
Technische Datas
| Productnaam | Cf.-1/2-n-s Nageltype het Lager van de Nokkenaanhanger |
| Model | Cf.-1/2-n-s |
| Materiaal | GCr15 |
| Pakket | Kartondoos/Houten doos, katrol, enz. |
| Betalingstermijnen | TT. L/C, D/A, D/P, Western Union |
| levertijd | 2-4 dagen voor de steekproef, 7 dagen voor grote orde |
Afmetingen en Capaciteiten
| Unseal Nr. | Verzegelde Nr. | Rol Dia. (RD) | Rolbreedte (W) |
Nagel Dia. (BR) |
Nagel Lgth (SL) |
Min Thrd Lgth (TL) | Fijne Draden | De Grootte van Lubfiting (f) |
Toque Pond |
| Cf.-1/2-n | Cf.-1/2-n-s | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 |
| Cf.-1/2 | Cf.-1/2-s | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| Cf.-9/16 | Cf.-9/16-s | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| Cf.-5/8-n | Cf.-5/8-n-s | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/428 | 1/8 | 35 |
| Cf.-5/8 | Cf.-5/8-s | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/428 | 1/8 | 35 |
| Cf.-11/16 | Cf.-11/16-s | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/428 | 1/8 | 95 |
| Cf.-3/4 | Cf.-3/4-s | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/824 | 3/16 | 95 |
| Cf.-7/8 | Cf.-7/8-s | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/824 | 3/16 | 250 |
| Cf.-1 | Cf.-1-s | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7/1620 | 3/16 | 250 |
| Cf.-1 1/8 | Cf.-1 1/8-s | 1,125 | 0,625 | 0,4375 | 1 | 1/2 | 7/1620 | 3/16 | 350 |
| Cf.-1 1/4 | Cf.-1 1/4-s | 1.25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/220 | 3/16 | 350 |
| Cf.-1 3/8 | Cf.-1 3/8-s | 1,375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/220 | 3/16 | 650 |
| Cf.-1 1/2 | Cf.-1 1/2-s | 1.5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 |
| Cf.-1 5/8 | Cf.-1 5/8-s | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 |
| Cf.-1 3/4 | Cf.-1 3/4-s | 1.75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 |
| Cf.-1 7/8 | Cf.-1 7/8-s | 1,875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 |
| Cf.-2 | Cf.-2-s | 2 | 1.25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 |
| Cf.-2 1/4 | Cf.-2 1/4-s | 2.25 | 1.25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 2250 |
| Cf.-2 1/2 | Cf.-2 1/2-s | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 |
| Cf.-2 3/4 | Cf.-2 3/4-s | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 |
| Cf.-3 | Cf.-3-s | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 |
| Cf.-3 1/4 | Cf.-3 1/4-s | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 |
| Cf.-3 1/2 | Cf.-3 1/2-s | 3.5 | 2 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 |
| Cf.-4 | Cf.-4-s | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 |
| Cf.-5-s | 5 | 2.75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4N.P.T | 5000 | |
| Cf.-6-s | 6 | 3.25 | 2.5 | 6 | 3 | 2 1/2-12 | 1/4N.P.T | 5000 | |
| Cf.-7-s | 7 | 3.75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4N.P.T | 5000 | |
| Cf.-8-s | 8 | 4.25 | 3.25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4N.P.T | 5000 | |
| Cf.-9-s | 9 | 4.75 | 3.75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4N.P.T | 5000 | |
| Cf.-10-s | 10 | 5.25 | 4.25 | 10 | 4 3/4 | 3 1/2-4 | 1/4N.P.T | 5000 |
Beelden
