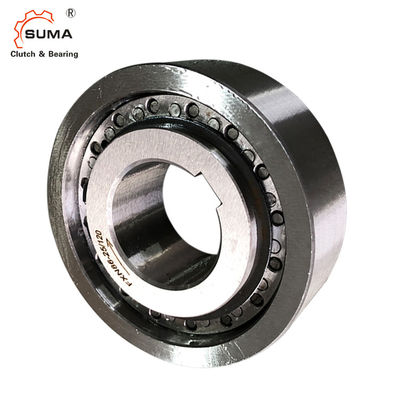

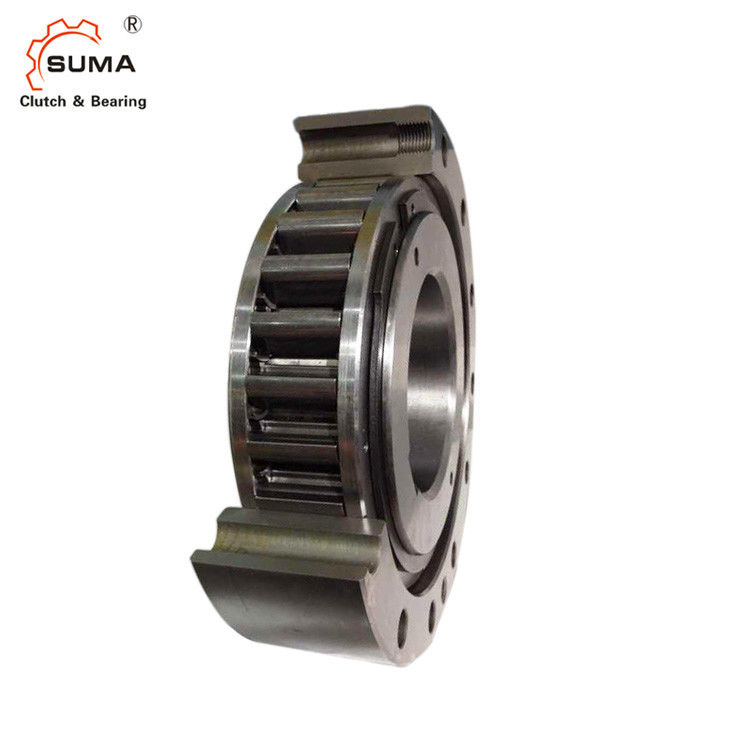

FXN101-25/140 hoge snelheid het Overschrijden ondersteunt Koppeling het Dragen voor Pomp
De eigenschap van FXN ondersteunt koppeling het dragen voor POMP
Freewheelt FXN worden gebruikt zoals:
Ondersteunt
Het overschrijden van Koppelingen
Intern freewheelt FXN zijn sprag freewheelt zonder lagersteun en met spraglancering X. Spraglancering X verzekert slijtage-vrije vrij - rijdend verrichting wanneer de binnenring bij hoge snelheid roteert. De buitenring wordt gedrukt in klantenhous ing. Dit maakt compacte, ruimtebesparende montageoplossingen mogelijk.
De afmeting en de Capaciteit van FXN ondersteunen koppeling het dragen voor POMP
Freewheel grootte |
Torsie NM |
Binnenringsoverschrijding | Droeg de Norm van D | max. |
B mm |
D mm |
F mm |
J mm |
K min. mm |
L mm |
Gewicht kg |
|||||
mm | mm | mm | mm | mm | mm | mm | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 |
De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie. Zie pagina 14 voor bepaling van selectietorsie.
De theoretische nominale torsie is slechts voor ideale concentriciteit tussen de binnen en buitenring van toepassing. In de praktijk, wordt de concentriciteit beïnvloed door het lagerspel en de centreerfouten van hinniken bouring delen. Dan zijn de nominale die torsies in de lijst worden gespecificeerd van toepassing, terwijl het nemen van in overweging uit in werking gesteld bestaan (T.I.R.).
Hogere snelheden op verzoek.
Nota's:
1. MAXIMUM T = 2 × T KN
2. Binnenrasoverschrijdingen
3. Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1
Spiebaan volgens DIN 6885, pagina 1 • Tolerantie van spiebaanbreedte JS10.
* Spiebaan volgens DIN 6885, pagina 3 • Tolerantie van spiebaanbreedte JS10.
Opzettend Voorbeeld
Intern freewheel FXN 38 - 17/70 NX aangezien ondersteun, geschikt in een huisvestingsadapter om aan een elektrische motor vast te maken. De dunne buitenring die in de huisvesting wordt gedrukt laat een ruimte-efficiënte montageoplossing toe. wegens de hoge schachtsnelheden in normale bedrijfsvoering (freewheelende o-peration), verzekert spraglancering X een ononderbroken operation zonder contact en vandaar slijtage-vrije.
Intern freewheel FXN 66 - 25/100 NX als overschrijdende koppeling in de kruipenaandrijving van een textielmachine. Freewheel installatie stevig wordt opgelost door middel van de dunne buitenring die in het wormwiel wordt gedrukt. Tijdens opstelling, wordt de machine gedreven door het wormtoestel en freewheel dat in het drijven van verrichting werkt. In normale bedrijfsvoering (freewheelende oper ation), de binnenring die op de hoge snelheids belangrijkste drijfas wordt gevestigd overschrijdt en maakt automatisch de kruipenaandrijving los. Met de hoogte die snelheid van de binnenring overschrijden, wordt het type met spraglancering X gebruikt; sprags werken in freewheelende verrichting zonder contact en vandaar zijn slijtage-vrij.
Intern freewheelt FXN zijn zonder lagersteun. De concentrische groepering van binnen en buitenring moet door de klant worden verstrekt.
De toelaatbare looppas uit (T.I.R.) moet worden waargenomen. De torsie wordt overgebracht op de buitenring door perspasvorm. om de torsies over te brengen speci- fied in de lijst moet de buitenring in een huisvesting met een uitwendige diameter K. worden aangepast. De huisvesting wordt gemaakt van staal of grijs gietijzer in minimumkwaliteit gg-20. Wanneer het gebruiken van andere huisvestingsmaterialen of kleinere uitwendige diameters, sporen wij u aan om ons betreffende de overdraagbare torsie te contacteren. De tolerantie van de huisvesting droeg wordt gespecificeerd in de lijst onder afmeting D. De tolerantie van de schacht moet ISO h6 of j6 zijn.
