| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | Cyr-1 3/4 |

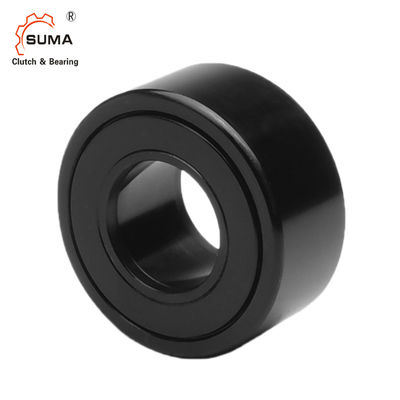

Cyr-1 3/4 As Leidend Yoke Stud Type Cam Follower
Inleiding
De nokkenaanhangers en de spoorrollen van Grainger kunnen een verscheidenheid van mechanische toepassingen weerstaan. Kies van de geassorteerde types van nokkenaanhanger, met inbegrip van de volledige rollen van de aanvullingsnaald, bekroonde nagel, zware nagel, en juk. De spoorrollen kunnen toepassingen met een combinatie zowel radiale als asladingen behandelen.
Afmetingen en Capaciteiten
|
Geen verbindingen Ref Nr. |
Verzegeld Ref Nr. |
Verzegeld Ref Nr. |
OD (RD) Duim |
Breedte (w) Duim |
Identiteitskaart (b) Duim |
Breedte over endplates (W1) Duim |
Dia. Van eind plaat(e) Duim |
Statische Capaciteit Pond |
Dynamische Capaciteit Pond |
| Cyr-3/4 | Cyr-3/4-s | Ccyr-3/4-s | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| Cyr-7/8 | Cyr-7/8-s | Ccyr-7/8-s | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| Cyr-1 | Cyr-1-s | Ccyr-1-s | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| Cyr-1 1/8 | Cyr-1 1/8-s | Ccyr-1 1/8-s | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| Cyr-1 1/4 | Cyr-1 1/4-s | Ccyr-1 1/4-s | 1.25 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| Cyr-1 3/8 | Cyr-1 3/8-s | Ccyr-1 3/8-s | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| Cyr-1 1/2 | Cyr-1 1/2-s | Ccyr-1 1/2-s | 1.5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| Cyr-1 5/8 | Cyr-1 5/8-s | Ccyr-1 5/8-s | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| Cyr-1 3/4 | Cyr-1 3/4-s | Ccyr-1 3/4-s | 1.75 | 1 | 0,5 | 1.0625 | 1 1/4 | 15840 | 6385 |
| Cyr-1 7/8 | Cyr-1 7/8-s | Ccyr-1 7/8-s | 1,875 | 1 | 0,5 | 1.0625 | 1 1/4 | 15840 | 6385 |
| Cyr-2 | Cyr-2-s | Ccyr-2-s | 2 | 1.25 | 0,625 | 1.3125 | 1 13/32 | 21140 | 8090 |
| Cyr-2 1/4 | Cyr-2 1/4-s | Ccyr-2 1/4-s | 2.25 | 1.25 | 0,625 | 1.3125 | 1 13/32 | 21140 | 8090 |
| Cyr-2 1/2 | Cyr-2 1/2-s | Ccyr-2 1/2-s | 2.5 | 1.5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
| Cyr-2 3/4 | Cyr-2 3/4-s | Ccyr-2 3/4-s | 2.75 | 1.5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
| Cyr-3 | Cyr-3-s | Ccyr-3-s | 3 | 1.75 | 1 | 1.8125 | 2 1/8 | 49820 | 15720 |
| Cyr-3 1/4 | Cyr-3 1/4-s | Ccyr-3 1/4-s | 3.25 | 1.75 | 1 | 1.8125 | 2 1/8 | 49820 | 15720 |
| Cyr-3 1/2 | Cyr-3 1/2-s | Ccyr-3 1/2-s | 3.5 | 2 | 1,125 | 2.0625 | 2 7/16 | 63250 | 22800 |
| Cyr-4 | Cyr-4-s | Ccyr-4-s | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 | 89540 | 29985 |
| Cyr-5-s | Ccyr-5-s | 5 | 2.75 | 1.75 | 2,875 | 3 9/16 | 135900 | 46575 | |
| Cyr-6-s | Ccyr-6-s | 6 | 3.25 | 2.25 | 3,375 | 4 15/32 | 160900 | 60000 | |
| Cyr-7-s | Ccyr-7-s | 7 | 3.75 | 2.75 | 3,875 | 5 3/16 | 213860 | 75380 | |
| Cyr-8-s | Ccyr-8-s | 8 | 4.25 | 3,255 | 4.5 | 4 3/8 | 288200 | 92200 | |
| Cyr-9-s | Ccyr-9-s | 9 | 4.75 | 3,755 | 5 | 5 1/16 | 366850 | 113260 | |
| Cyr-10-s | Ccyr-10-s | 10 | 5.25 | 4,255 | 5.5 | 5 15/32 | 431130 | 131545 |
