MZ20 één Manier die het Naar maat gemaakte Lager van de Nokkenkoppeling overschrijden
Voordelen
• Bescherming van versnellingsbakken van overbelasting door ongelijke ladingsdistributie in veelvoudige aandrijving
• Bescherming van versnellingsbakken van dynamische piektorsies tijdens het sluitenproces
• De kleinere versnellingsbakken kunnen worden gebruikt zonder de veiligheid negatief uit te voeren
• De bescherming van ondersteunt, aangezien de dynamische piektorsies door temporarly uit te glijden worden verminderd
Eigenschap

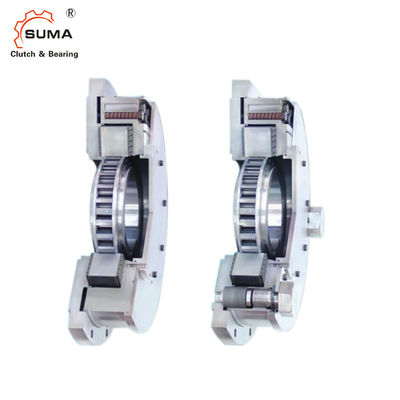

Geïntegreerd freewheelt FXRV en FXRT is sprag freewheelt zonder lagersteun en met spraglancering X. Zij bestaan uit Geïntegreerd freewheelen FXM met extra torsiebeperker. Spraglancering X verzekert een slijtage-vrije freewheelende verrichting wanneer de binnenring bij hoge snelheid roteert. Freewheelt FXRV en FXRT wordt gebruikt zoals:
Ondersteunt
voor ononderbroken transportband ondersteunen de installaties met veelvoudige aandrijving waarin elke aandrijving met zijn uitgerust is. In dergelijke ononderbroken transportbandinstallaties met veelvoudige aandrijving is het belangrijk om het probleem van de ongelijke distributie te overwegen van het backdriving van torsie aan de individuele aandrijving en ondersteunt. Zodra de installatie aan een stilstand komt, wordt de volledige backdriving torsie hoofdzakelijk toegepast op enig ondersteunt, wegens verschillen in het spel en de elasticiteit van de aandrijving in kwestie. In installaties worden uitgerust met ondersteunt zonder torsiebeperkers, ondersteunen de individuele versnellingsbakken en het corresponderen moeten worden ontworpen om de volledige backdriving torsie van de transportbandinstallatie aan te passen om veiligheid te verzekeren die.
Afmeting en Capaciteit
Vrij wielgrootte |
Type |
Het uitglijden torsie M. NM |
Spraglancering bij binnenringssnelheid min-1 |
Max. snelheid Binnen vrije ring wielen min-1 |
Droeg D Norm mm mm |
A mm |
B mm |
C mm |
D mm |
G ** |
H mm |
K mm |
L mm |
O mm |
R mm |
S mm |
T mm |
min. mm |
U *** max. mm |
V mm |
Z ** |
Wei ght kg |
|
FXRV 85 - 40 |
MX |
1 400 |
430 |
6 000 |
60 |
65 |
330 |
143 |
6 |
295 |
M 12 |
37 |
29 |
60 |
127 |
280 |
110 |
308 |
165 |
215 |
43 |
6 |
57 |
FXRV 100 - 50 |
MX |
2 300 |
400 |
4 500 |
55 |
60 |
350 |
150 |
6 |
311 |
M 12 |
39 |
31 |
70 |
134 |
300 |
125 |
328 |
180 |
240 |
38 |
6 |
65 |
FXRV 120 - 50 |
MX |
3 400 |
320 |
4 000 |
70 |
75 |
400 |
150 |
6 |
360 |
M 16 |
36 |
31 |
70 |
134 |
340 |
145 |
373 |
200 |
260 |
38 |
6 |
86 |
FXRV 140 - 50 |
MX |
4 500 |
320 |
3 000 |
100 |
110 |
430 |
160 |
6 |
386 |
M 16 |
36 |
31 |
70 |
134 |
375 |
165 |
403 |
220 |
280 |
50 |
6 |
102 |
FXRV 170 - 63 |
MX |
9 000 |
250 |
2 700 |
90 |
100 |
500 |
175 |
6 |
460 |
M 16 |
43 |
40 |
80 |
156 |
425 |
196 |
473 |
250 |
340 |
38 |
6 |
163 |
FXRV 200 - 63 |
MX |
12 500 |
240 |
2 100 |
|
|
555 |
175 |
6 |
516 |
M 16 |
49 |
40 |
80 |
156 |
495 |
226 |
528 |
275 |
390 |
38 |
6 |
205 |
FXRV 240 - 63 |
LX |
21 200 |
220 |
3 000 |
|
|
710 |
195 |
8 |
630 |
M 20 |
50 |
50 |
90 |
170 |
630 |
290 |
670 |
355 |
455 |
45 |
12 |
347 |
FXRV 260 - 63 |
LX |
30 000 |
210 |
2 500 |
|
|
750 |
205 |
8 |
670 |
M 20 |
50 |
50 |
105 |
183 |
670 |
310 |
710 |
375 |
500 |
40 |
12 |
411 |
FXRV 290 - 70 |
LX |
42 500 |
200 |
2 500 |
|
|
850 |
218 |
8 |
755 |
M 24 |
52 |
50 |
105 |
190 |
730 |
335 |
800 |
405 |
560 |
48 |
12 |
562 |
FXRV 310 - 96 |
LX |
53 000 |
195 |
2 100 |
|
|
900 |
260 |
10 |
800 |
M 24 |
63 |
63 |
120 |
240 |
775 |
355 |
850 |
435 |
600 |
69 |
12 |
792 |
FXRV 360 - 100 |
LX |
75 000 |
180 |
1 800 |
|
|
975 |
267 |
10 |
870 |
M 30 |
63 |
63 |
125 |
243 |
850 |
400 |
925 |
485 |
670 |
71 |
12 |
942 |
FXRV 410 - 100 |
LX |
100 000 |
170 |
1 500 |
|
|
1 060 |
267 |
10 |
950 |
M 30 |
63 |
63 |
125 |
243 |
950 |
450 |
1 000 |
535 |
750 |
71 |
12 |
1053 |
Vrij wielgrootte |
Type |
Het uitglijden torsie M. NM |
Spraglancering bij binnen ringssnelheid min-1 |
Max. snelheid Binnen vrije ring wielen min-1 |
Droeg D Norm mm mm |
A mm |
B mm |
C mm |
D mm |
G ** |
H mm |
K mm |
L mm |
O mm |
R mm |
S mm |
T mm |
min. mm |
U *** max. mm |
V mm |
Z ** |
Wei ght kg |
|
FXRT 85 - 40 |
MX |
1 400 |
430 |
6 000 |
60 |
65 |
330 |
148 |
6 |
295 |
M 12 |
37 |
29 |
60 |
127 |
280 |
110 |
308 |
165 |
215 |
43 |
6 |
60 |
FXRT 100 - 50 |
MX |
2 300 |
400 |
4 500 |
55 |
60 |
350 |
159 |
6 |
311 |
M 12 |
39 |
31 |
70 |
134 |
300 |
125 |
328 |
180 |
240 |
38 |
6 |
66 |
FXRT 120 - 50 |
MX |
3 400 |
320 |
4 000 |
70 |
75 |
400 |
159 |
6 |
360 |
M 16 |
36 |
31 |
70 |
134 |
340 |
145 |
373 |
200 |
260 |
38 |
6 |
87 |
FXRT 140 - 50 |
MX |
4 500 |
320 |
3 000 |
100 |
110 |
430 |
163 |
6 |
386 |
M 16 |
36 |
31 |
70 |
134 |
375 |
165 |
403 |
220 |
280 |
50 |
6 |
104 |
FXRT 170 - 63 |
MX |
9 000 |
250 |
2 700 |
90 |
100 |
500 |
188 |
6 |
460 |
M 16 |
43 |
40 |
80 |
156 |
425 |
196 |
473 |
250 |
340 |
38 |
6 |
166 |
FXRT 200 - 63 |
MX |
12 500 |
240 |
2 100 |
|
|
555 |
188 |
6 |
516 |
M 16 |
49 |
40 |
80 |
156 |
495 |
226 |
528 |
275 |
390 |
38 |
6 |
209 |
FXRT 240 - 63 |
LX |
21 200 |
220 |
3 000 |
|
|
710 |
210 |
8 |
630 |
M 20 |
50 |
50 |
90 |
170 |
630 |
290 |
670 |
355 |
455 |
45 |
12 |
355 |
FXRT 260 - 63 |
LX |
30 000 |
210 |
2 500 |
|
|
750 |
223 |
8 |
670 |
M 20 |
50 |
50 |
105 |
183 |
670 |
310 |
710 |
375 |
500 |
40 |
12 |
418 |
FXRT 290 - 70 |
LX |
42 500 |
200 |
2 500 |
|
|
850 |
243 |
8 |
755 |
M 24 |
52 |
50 |
105 |
190 |
730 |
335 |
800 |
405 |
560 |
48 |
12 |
574 |
FXRT 310 - 96 |
LX |
53 000 |
195 |
2 100 |
|
|
900 |
293 |
10 |
800 |
M 24 |
63 |
63 |
120 |
240 |
775 |
355 |
850 |
435 |
600 |
69 |
12 |
805 |
Het probleem van de ongelijke distributie van het backdriving van torsie wordt opgelost door te gebruiken ondersteunt
FXRV en FXRT met torsie het beperken. De torsiebeperker die in wordt gebouwd ondersteunt misstappen
tijdelijk wanneer de gespecificeerde torsie tot andere ondersteunt in dienst neemt in successie wordt overschreden. Op deze wijze, wordt de volledige backdriving torsie van de transportbandinstallatie verdeeld aan de individuele versnellingsbakken en ondersteunt. Voorts worden de dynamische piektorsies die tijdens het sluitenproces voorkomen verminderd, daardoor beschermend de versnellingsbakken tegen het beschadigen van piektorsies. Om deze reden ondersteunt het gebruik van FXRV en FXRT met torsie die in ononderbroken transportbandinstallaties beperken met veelvoudige aandrijving laat de toepassing van versnellingsbakken met kleinere afmetingen toe.
