AV20 AV25 houdt ondersteunt Koppeling die Één Manier voor Transportbandsysteem dragen tegen
De eigenschappen van houden ondersteunen koppeling tegen
Het type AV20 ondersteunt Koppeling is een roltype freewheelt. Het is met alle accomodatie, gecentreerd, en verzegeld door duidelijke lagers voor lage rotatiesnelheden gebruikend schild beschermde metaallabyrintverbindingen. Goederen die wijd op Lift, Transportband, Korrelhijstoestel worden gebruikt, enz.
De eenheid is geleverd vet gesmeerd, klaar om in een horizontale of verticale positie te installeren.
Hoofdzakelijk gebruikt als ondersteun, is de torsiecapaciteit hoog voor een minimum ruimtevereiste.
Het torsiewapen en de lagers moeten niet prestressed zijn. Het rolontwerp maakt het AV-type ideaal voor lichte het indexeren toepassingen.
P
De afmetingen en de Capaciteiten van houden ondersteunen koppeling tegen
Type | Grootte | TKN1) | Het overschrijden van snelheid | Gewicht | Belemmeringstorsie | ||||||||||
AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | F | RT | ||
[mm] | [NM] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Opzettend Voorbeeld

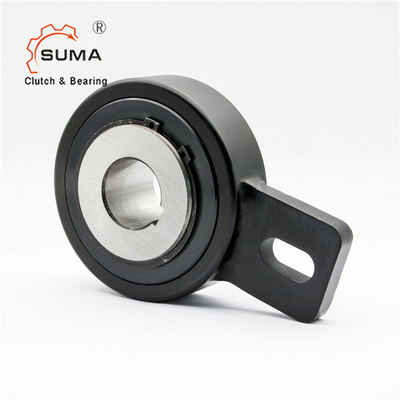

De beelden van houden ondersteunen koppeling tegen
