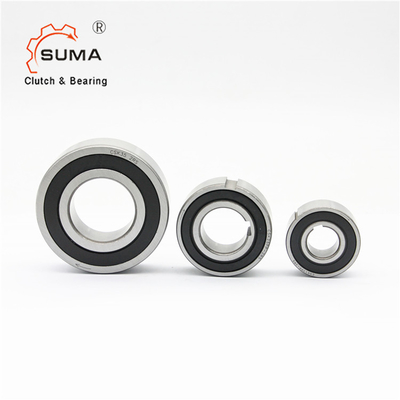

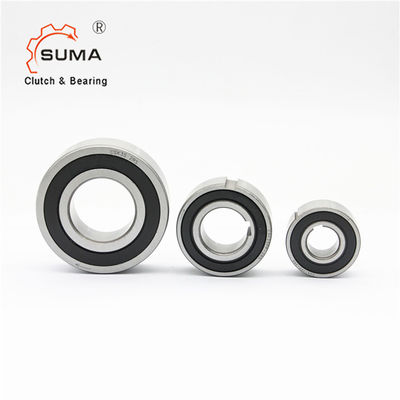

CSK6001 CSK6002 CSK6003 CSK6004 Sprag Één Dragende Leverancier van de Manierkoppeling
Fearures van sprag één de lagers van de manierkoppeling
CSK-de Koppelingen zijn typisch speciale machineelementen:
Wanneer het roteren in één richting, is er geen contact tussen de binnen en buitenringen, d.w.z. is de unidirectionele koppeling vrij te roteren.
Wanneer het draaien in de andere richting, zijn de binnen en buitenringen in dicht contact, en de unidirectionele koppeling kan hoge torsies overbrengen.
Naast het basiscsk-model, typ CSK. P kenmerkt een spiebaan op het binnenras.
Om deze reden kan het aan een schacht aan k6-tolerantie worden gesloten. De buitenrace moet nog in een stijve huisvesting aan N6-tolerantie worden gedrukt.
CSK. .PP kenmerkt een spiebaan op zowel het binnen als buitenras. De geadviseerde opzettende tolerantie is h6 op de schacht en H6 in een stijve huisvesting. Tevreden om ons te contacteren wanneer of de omringende of werkende temperatuur niet binnen de waaier +5°C aan +60°C. is.
De de Manier Dragende Reeks van CSK Één heeft een kleine radiale sectiehoogte en is algemeen ook genoemd geworden Één Manierlager of anti-Omgekeerd Lager. De één Manierlagers worden ontworpen om torsie tussen de schacht en de huisvesting in één richting over te brengen en vrije motie in de tegenovergestelde richting toe te staan.
Afmetingen en Capaciteiten
Type | Grootte | Dragende reeks | Dragende ladingen | Gewicht | Belemmeringstorsie | |||||
dynamisch | statisch | |||||||||
CSK (KK) | D | TKN1) | Maximum N | D | L | C | C0 | RT | ||
[mm] | [N.m] | [min-1] | [mm] | [mm] | [kN] | [kN] | [kg] | [N.cm] | ||
8 | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0,5 | |
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0,04 | 0,7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0,06 | 0,9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0,11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0,21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |
CSK..2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0,8 | |
12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0,05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0,07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5.6 | ||
20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0,27 | 7.5 | ||
35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | ||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0,055 | 0,9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0,065 | 1.1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0,1 | 1.3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0,18 | 2.2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0,26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0,415 | 5.8 |
