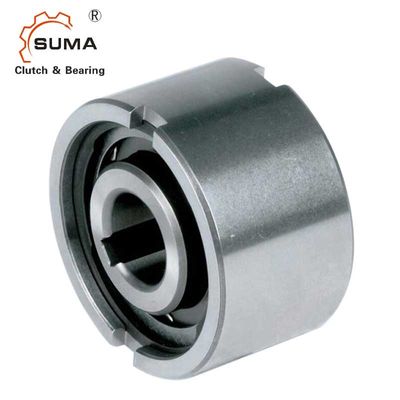

UF de reeksen UF30 30*90*48MM freewheelen Koppeling Één de Fabriek van Manierlagers
De eigenschappen van freewheelen Koppeling Één Manierlagers
De UF-Reeks freewheelt is niet het zelf centreren. Het is daarom noodzakelijk om één te plaatsen of twee lagers naast freewheelen zodat het buitenras centraal aan het binnenras kan roteren
De torsiekrachten worden overgebracht van de schacht aan het binnenras door middel van een sleutel en van het buitenras aan de plaatsing door middel van voortrekkers.
De schachttolerantie moet of h6 of j6 zijn; de tolerantie voor de plaatsing moet of H7 of G7 zijn. Wanneer de voortrekkers niet worden gebruikt, zou de plaatsingstolerantie K6 moeten zijn.
Alvorens wordt gezet op de dienst, moet met geschikte die smeermiddelen na de instructies freewheelt worden gesmeerd op pagina 12 worden gegeven. De oliesmering is essentieel wanneer een hoog aantal omwentelingen in neutraal wordt bereikt.
De afmetingen en de Capaciteiten van freewheelen Koppeling Één Manierlagers
Type | Grootte | Het overschrijden van snelheden | Gewicht | ||||||||
UF | dH7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | BH11 |
|
[mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 10 tot 13
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
