Nageltype Nokkenaanhanger
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | De Serie S van MCF MCF… |

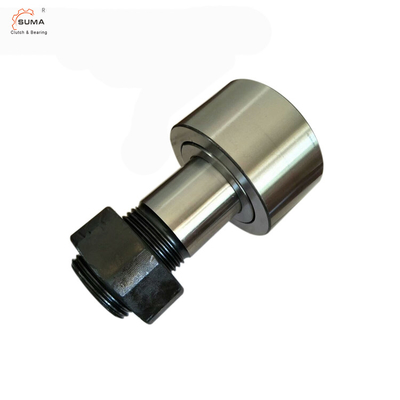

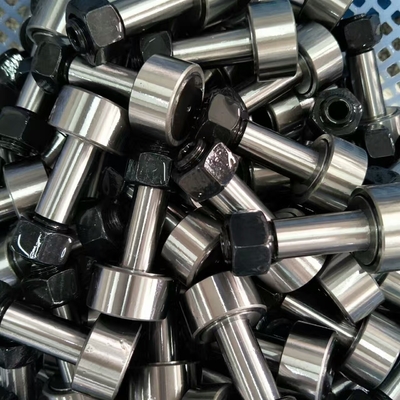

De Serie S Volledige Aanvulling van MCF MCF… van de Nokkenaanhanger van de Naaldrol
Eigenschappen van de Nokkenaanhanger van de Naaldrol
| REEKS | BOUWeigenschappen |
|
MCF MCFE Mcf-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE Mcfr-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE Mcfd-X |
Volledige aanvulling van naaldrollen Met zonderlinge kraag Met cilindrische buitendiameter Met hexagonaal gat Met verbindingen Gekooide naaldrollen Met zonderlinge kraag Met cilindrische buitendiameter Met hexagonaal gat Met verbindingen Volledige aanvullings cilindrische rollen Met zonderlinge kraag Met cilindrische buitendiameter
|
Toepassing van de Nokkenaanhanger van de Naaldrol
|
OPEN BRG. Nr. (1) |
VERZEGELDE BRG. Nr. (1) |
ROL DIA. RD NOM. (2) |
ROL BREEDTE W +0.00 -0.12 |
NAGEL DIA. BR NOM. (3) |
NAGEL L'GTH. SL NOM. |
GLOBAAL LENGTE L NOM. |
ENDPLATE UITBREIDING E NOM. |
DRAAD |
DRAAD LENGTEtl MIN. |
OLIEgat |
|
| (HC) NOM. | (HD) NOM. | ||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| Mcfr-13 | Mcfr-13-s | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7.5 | - | - |
|
Mcfr-16 Mcf-16 |
MCFR-16-S MCF-16-S | 16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
|
Mcfr-19 Mcf-19 |
MCFR-19-S MCF-19-S | 19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
|
Mcfr-22 Mcf-22 |
MCFR-22-S MCF-22-S | 22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
Mcfr-22A Mcf-22A |
MCFR-22A-S MCF-22A-S | 22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
Mcfr-26 Mcf-26 |
MCFR-26-S MCF-26-S | 26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
Mcfr-26A Mcf-26A |
MCFR-26A-S MCF-26A-S | 26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
Mcfr-30 Mcf-30 |
MCFR-30-S MCF-30-S | 30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
Mcfr-32 Mcf-32 |
MCFR-32-S MCF-32-S | 32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
Mcfr-35 Mcf-35 |
MCFR-35-S MCF-35-S | 35 | 18 | 16 | 32.5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
|
Mcfr-40 Mcf-40 |
MCFR-40-S MCF-40-S | 40 | 20 | 18 | 36.5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
|
Mcfr-40A Mcf-40A |
MCFR-40A-S MCF-40A-S | 40 | 20 | 18 | 36.5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
|
Mcfr-47 Mcf-47 |
MCFR-47-S MCF-47-S | 47 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
Mcfr-47A Mcf-47A |
MCFR-47A-S MCF-47A-S | 47 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
Mcfr-52 Mcf-52 |
MCFR-52-S MCF-52-S | 52 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
Mcfr-52A Mcf-52A |
MCFR-52A-S MCF-52A-S | 52 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
Mcfr-62 Mcf-62 |
MCFR-62-S MCF-62-S | 62 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
Mcfr-62A Mcf-62A |
MCFR-62A-S MCF-62A-S | 62 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
Mcfr-72 Mcf-72 |
MCFR-72-S MCF-72-S | 72 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
Mcfr-72A Mcf-72A |
MCFR-72A-S MCF-72A-S | 72 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
Mcfr-80 Mcf-80 |
MCFR-80-S MCF-80-S | 80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
Mcfr-85 Mcf-85 |
MCFR-85-S MCF-85-S | 85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
Mcfr-90 Mcf-90 |
MCFR-90-S MCF-90-S | 90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
FAQ
Q: Hoe pakt u de nokkenaanhanger in?
Q: Kan ik de steekproeven van u krijgen?
A: Het wordt hoogst aangemoedigd om om de steekproeven voor kwaliteitscontrole te vragen.
Q: Kunt u om de goederen op tijd te leveren beloven?
