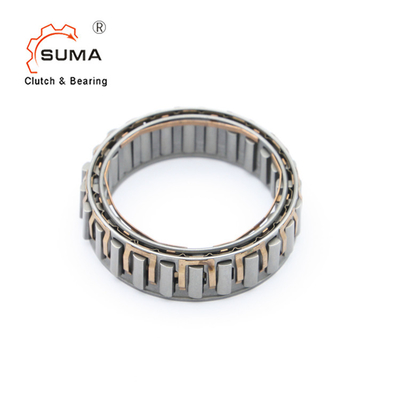

GP Reeks GP4445A die Koppeling Één overschrijden Manier die Sprag dragen
Korte Inleiding
De GP Reeks… is een kooi met contactelementen die zoals freewheelen op races hoofdzakelijk lopen die in duim worden gemeten.
De kleinere afmetingen en de hoge transmissie torque aanbieden wat technisch interesseren en kostenbesparingsoplossingen.
Zij aan zij het passen van de veelvoudige torsies van kooienverhogingen.
Het is noodzakelijk om één te plaatsen of twee lagers naast freewheelen zodat het buitenras centraal aan het binnenras kan roteren.
Wanneer de glijdende race in de zetels of op de schachten machinaal wordt bewerkt, de volgende specificaties
1) moet 60/62 HRC-oppervlaktehardheid worden aangehangen
2) 1 mm minimumdiepte van het aanmaken na het malen
3) verzeker de concentrische omwenteling van de rassen
4) smering geschikt voor de toepassing.
Afmetingen en Capaciteiten
Grootte | Torsie | Het overschrijden van snelheden [min-1] |
Øa + 0.008 - 0.005 |
Øc ± 0.013 |
Spragruimte | emin | Ødmin | Øbmax | Aantal klemmen | Aantal sprags | Gewicht | |
TKN 1[NM] | nimax 2 | Namax 2 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
GP2222G | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33 | 10 | 50 | 15 | - | 12 | 0,03 |
GP2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33 | 13.5 | 58 | 18 | - | 14 | 0,055 |
GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13.5 | 62 | 20 | - | 14 | 0,06 |
GP3175 (3C) | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 | 13.5 | 63 | 24 | 3 | 16 | 0,06 |
GP3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33 | 16 | 71 | 29 | - | 18 | 0,085 |
GP4127 (3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33 | 13.5 | 75 | 32 | 3 | 18 | 0,09 |
GP4445A | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 | 16 | 79 | 34 | - | 20 | 0,095 |
GP4972 (4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33 | 13.5 | 86 | 38 | 4 | 22 | 0,1 |
GP5476A | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33 | 16 | 92 | 42 | - | 24 | 0,11 |
GP5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
GP5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
GP5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0,2 |
GP5776A | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0,11 |
GP6334B | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0,175 |
GP7221 (5C) | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33 | 13.5 | 115 | 56 | 5 | 30 | 0,14 |
GP7221B | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33 | 21 | 115 | 56 | - | 30 | 0,185 |
GP7221B (5C) | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
GP7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0,28 |
GP8334C | 2055 | 2300 | 1100 | 83.34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0,27 |
GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0,165 |
GP10323A (3C) * | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
GP12334C* | 4800 | 1500 | 750 | 123.34 ** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0,4 |
GP12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0,4 |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 12 tot 19
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
*) De binnenkooi centreerflens is op het tegengestelde
kant
**) Uitbreiding van tolerantie aan toelaatbare ± 0.013
Opzettend Voorbeeld
