De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier
  • De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier
  • De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier
  • De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier

De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier

Plaats van herkomst China
Merknaam SUMA
Certificering ISO SGS
Modelnummer UHF20 UHF25
Productdetails
Productnaam:
Nokkenkoppeling
Materiaal:
GCr15 Dragend Staal
Torsiecapaciteit:
7250Nm
Omwentelingssnelheid:
680RPM
EENHEIDSgewicht:
0.6kg
Garantie:
1 jaar
Grootte:
20*60*20mm
OEM:
Keur goed
Hoog licht:

UHF20 één Manierlagers

,

UHF25 één de Nokkenkoppeling van Manierlagers

,

GCr15 Één Lager van de Manierkoppeling

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD8-USD10PER PIECE
Verpakking Details
Kartondoos/Houten Doos
Levertijd
10-15 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
1000pcs per maand
Productomschrijving

De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier

Eigenschappen

De UHFreeks is sprag type freewheelt gesteund niet-lager. Het lager is supporte axil en radiale lading. De smering en het verzegelen moeten ook door installatie worden verstrekt.

De binnenrace wordt gesloten aan de schacht. Het buitenras heeft positieve n6-tolerantie, om een persfitin een H7-huisvesting te geven.
Afmetingen en Capaciteiten

Type Afmeting Spiebaan (buiten
ring)
Spiebaan (binnenring) Nominaal
torsie
NM
Gewicht
kg
  D D B B×t B1×t1
UHF12 12 37 20 6×2.5 4×1.7 42 0,115
UHF14 14 42 19 5×1.6 5×2.3 46 0,139
UHF16 16 42 19 5×1.6 5×1.7 47 0,132
UHF17 17 47 19 6×2 5×2.3 75 0,167
UHF18 18 60 20 6×2.5 6×2.5 105 0,287
UHF20 20 60 20 6×2.5 6×2.7 105 0,277
UHF25 25 62 24 8×2.5 8×2 142 0,285
UHF30 30 72 27 10×2.6 8×2 227 0,513
UHF35 35 80 31 12×4 10×2.5 230 0,718
UHF40 40 80 39 12×2.8 10×2.5 429 0,823
UHF45 45 105 36 14×3 10×3 572 1.6
UHF50 50 130 36 14×5 14×3.8 690 2.49
UHF60 60 130 46 14×5 14×3.5 1030 2.88
UHF70 70 150 46 14×5 14×3.5 1470 4.6
UHF90 90 180 90 -- 25×5.4 3281 11.11


NOTA'S

ASNU8-12, ASNU200-spiebaan aan DIN 6885. 1,

andere grootte aan DIN 6885,3
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen

Opzettend Voorbeeld


Beelden

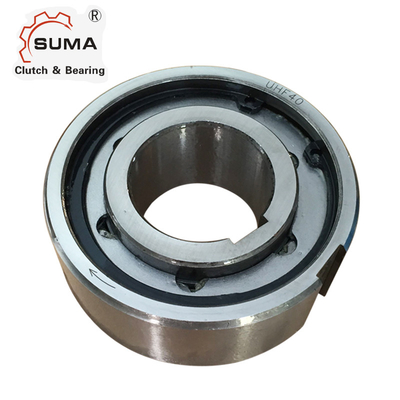

De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier 1

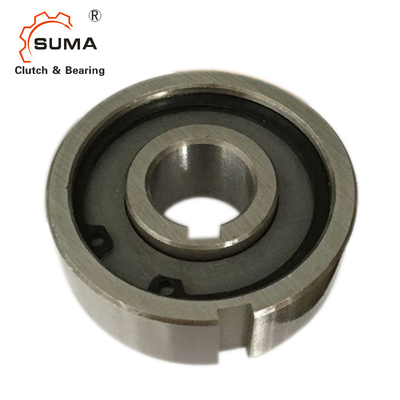

De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier 2

De UHFkoppeling van de de Lagersnok van de Reeksuhf20 UHF25 Één Manier 3
