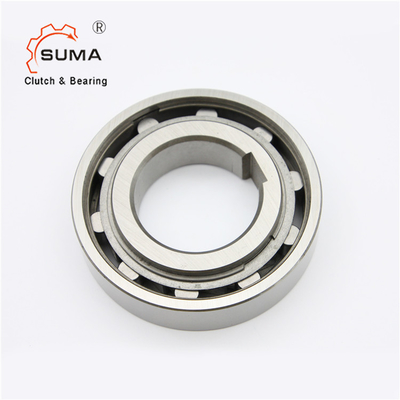

De Reeksen US55 AS55 van de V.S. ondersteunen Koppeling freewheelen Rollager
Eigenschappen
De Reeks van de V.S. freewheelt is niet self-centering. Het wordt daarom vereist om één te plaatsen of twee lagers naast freewheelen zodat het buitenras centraal aan het binnenras kan roteren.
De V.S. freewheelen hebben kogellagers met dezelfde afmetingen zoals 62. Reeks.
De torsiekrachten worden overgebracht van de schacht aan het binnenras door middel van een sleutel en van het buitenras aan de plaatsing door middel van een interferentiepasvorm op de r6-tolerantie van de uitwendige diameter.
De schachttolerantie moet of h6 of j7 zijn; de tolerantie voor de plaatsing moet of H7 of J6 zijn.
Alvorens wordt gezet op de dienst, moet met geschikte smeermiddelen na worden gesmeerd freewheelt
instructies op pagina 12 worden gegeven die. De oliesmering is essentieel wanneer een hoog aantal omwentelingen in neutraal wordt bereikt.
Afmetingen en Capaciteiten
Type | Grootte |
TKN1) |
Het overschrijden van snelheden |
Gewicht
|
Belemmeringstorsie | |||||||
DE V.S. (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | F | RT | ||
[mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0,6 | 0,6 | 0,02 | 0,24 | |
10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0,6 | 0,6 | 0,03 | 0,36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0,6 | 0,6 | 0,04 | 0,48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0,6 | 0,6 | 0,05 | 0,7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0,8 | 0,8 | 0,12 | 1.4 | |
25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0,8 | 0,8 | 0,14 | 2.4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0,8 | 1 | 0,22 | 7.8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0,8 | 1 | 0,31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0,8 | 1 | 0,39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0,44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0,49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0,66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0,81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 |
NOTA'S:
AS6 zonder spiebaan. ØD = -0-0,009
AS8-12 spiebaan aan DIN 6885,1.
Andere grootte aan DIN 6885,3
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
De opzettende afmetingen zijn identiek aan kogellagersreeks 62
Opzettend Voorbeeld
