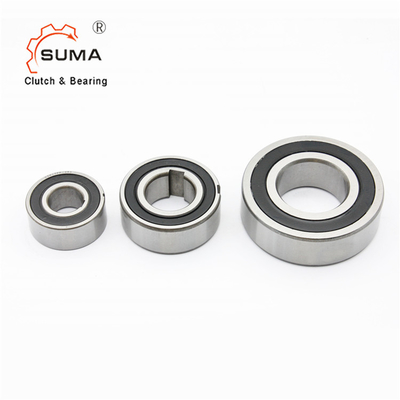

UK30-2RS UKC30-2RS UKCC30-2RS Sprag Één de Lagersfabrikant van de Manierkoppeling
Eigenschappen
De UK..2RS-reeks is freewheelt opnemend een 62. .series-lager. Zelf-centreert freewheelt is reeds vet
gesmeerd en kom met waterbescherming
Voor het UK..2RS-model, komt de transmissie door het sluiten met n6-tolerantie voor schacht en N6 voor de zetel voor te passen.
Het UKC..2RS-model is uitgerust met een spiebaan op het binnenras en zou op k6-tolerantieschachten moeten worden gepast.
Seat-het passen moet worden uitgevoerd met N6-het sluitentolerantie.
UK..2RSSeries wordt gebouwd met een C5-ontruiming die een normale ontruiming na het sluiten wordt
De races kunnen aan de schacht en de zetel worden gelijmd. In dit geval, blijft de ontruiming C5.
Het werk temperatuur: -10°C +60°C
Afmetingen en Capaciteiten
Model | D | Dh5 | L | BJS10 | t | b1JS9 | t1 | Gewicht | nMAX | Ladingscapaciteit | Lager Reeks |
TN | Weerstand torsie |
|
mm | kg | min-1 | din.(N) | stat.(N) | NM | NM | ||||||||
HET UK 8 ZZ | 8 | 22 | 9 | 0,02 | 15000 | 3300 | 860 | 2.5 | 0,005 | |||||
HET UK 12 ZZ | 12 | 32 | 10 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0,007 | ||||
HET UK 15 ZZ | 15 | 35 | 11 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 | ||||
HET UK 17 ZZ | 17 | 40 | 12 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 | ||||
HET UK 20 ZZ | 20 | 47 | 14 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||||
HET UK 25 ZZ | 25 | 52 | 15 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||||
HET UK 30 ZZ | 30 | 62 | 16 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||||
HET UK 35 ZZ | 35 | 72 | 17 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||||
HET UK 40 ZZ | 40 | 80 | 22 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||||
UKC 12 ZZ | 12 | 32 | 10 | 4 | 1.3 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0,007 | ||
UKC 15 ZZ | 15 | 35 | 11 | 5 | 1.2 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 | ||
UKC 17 ZZ | 17 | 40 | 12 | 5 | 1.2 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 | ||
UKC 20 ZZ | 20 | 47 | 14 | 6 | 1.6 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||
UKC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||
UKC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||
UKC 35 ZZ | 35 | 72 | 17 | 10 | 2.4 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||
UKC 40 ZZ | 40 | 80 | 22 | 12 | 3.3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||
UKCC 15 ZZ | 15 | 35 | 11 | 5 | 1.2 | 2 | 0,6 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 |
UKCC 17 ZZ | 17 | 40 | 12 | 5 | 1.2 | 2 | 1 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 |
UKCC 20 ZZ | 20 | 47 | 14 | 6 | 1.6 | 3 | 1.5 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 |
UKCC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 6 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 |
UKCC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 6 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 |
UKCC 35 ZZ | 35 | 72 | 17 | 10 | 2.4 | 8 | 2.5 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 |
UKCC 40 ZZ | 40 | 80 | 22 | 12 | 3.3 | 10 | 3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 |
