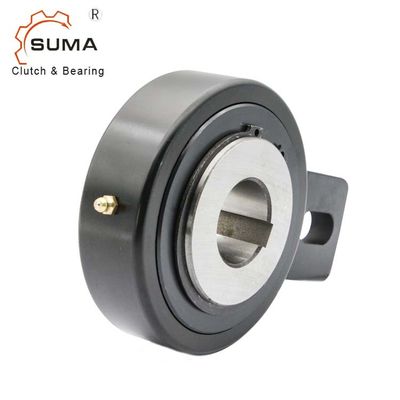

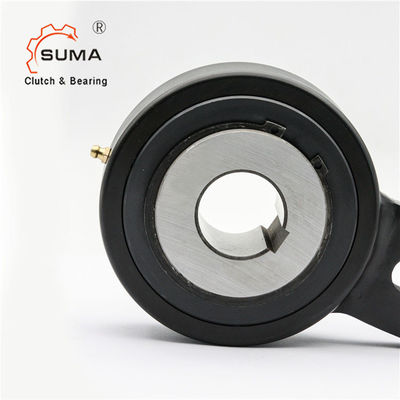

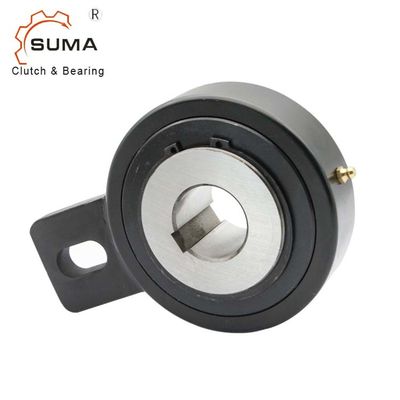

GV45 GV50 ondersteunt de Lagers van de Type éénmanier van de Koppelingsrol
Eigenschappen
GV de reeks freewheelt is met rollen, wordt het centreren tussen het binnenras en buitenras uitgevoerd door middel van struiken.
de torsiekrachten worden overgebracht van de schacht aan het binnenras door middel van een sleutel.
de schachttolerantie moet h6 zijn.
Wanneer freewheel wordt gebruikt aangezien een niet terugkeerapparaat, de hefboom vast aan het buitenras tussen twee steunen moet worden geklemd; anders moet een speld worden opgenomen
in het van een lus voorzien gat. Wanneer gesloten aan het kader van een machine, houdt het tegen freewheelt roterend.
Als freewheel wordt gebruikt aangezien een intermitterend voer, de hefboom moet worden vastgemaakt in de lengte gebruikend het gat voor pushrod of gelijkaardig. In elk geval, vermijden overbelastend
de struiken, de hefboom moeten een bepaalde hoeveelheid ontruiming worden gegeven om voor de asbeweging toe te staan.
freewheel wordt geleverd reeds ingevet
Afmetingen en Capaciteiten
Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
B2 mm |
I2 mm |
I3 mm |
I4 mm |
Gewicht Kg |
Max Speed |
Torsie NM |
Belemmeringstorsie NM |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x Tn
Kyey DIN 6885
2)Maximum toegestane snelheid
