| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | AV30 AV35 AV40 |

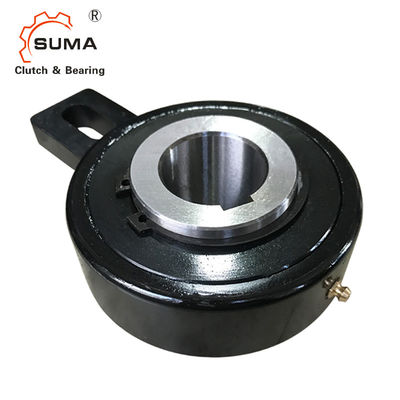

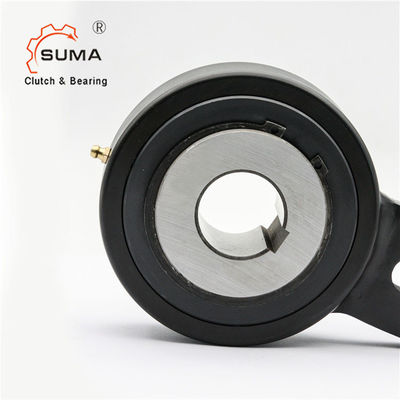

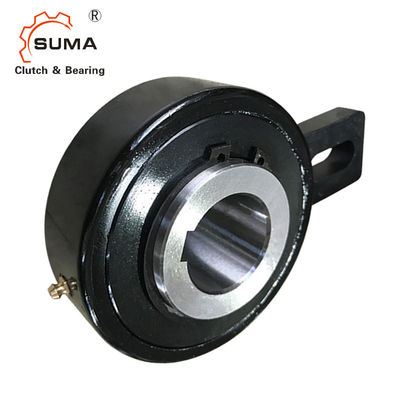

De Jakobsladder van AV30 AV35 AV40 ondersteunt Koppeling die Één Manier dragen
Eigenschappen
Het type AV is een roltype freewheelt. Het is met alle accomodatie, gecentreerd, en verzegeld door duidelijke lagers voor lage rotatiesnelheden gebruikend schild beschermde metaallabyrintverbindingen.
De eenheid is geleverd vet gesmeerd, klaar om in een horizontale of verticale positie te installeren.
Hoofdzakelijk gebruikt als ondersteun, is de torsiecapaciteit hoog voor een minimum ruimtevereiste.
Het torsiewapen en de lagers moeten niet prestressed zijn. Het rolontwerp maakt het AV-type ideaal voor lichte het indexeren toepassingen.
Technische Datas
PECI
| SPECIFICATIE | |
| Model | AV30/AV35/AV40 |
| Droeg diameter | 30MM/35MM/40MM |
| Buitendiameter | 118mm |
| Dikte | 54mm |
| Torsiecapaciteit | 1200Nm |
| Het overschrijden van snelheid | 320r/min |
| Gewicht | 3.5kg |
| Pakket | Industrieel pakket |
| levertijd | 7-10 dagen |
| Betalingstermijnen | TT, L/C, D/P, D/A, Western Union, Paypal |
Afmetingen en Capaciteiten
| Type | Grootte | TKN1) | Het overschrijden van snelheid | Gewicht | Belemmeringstorsie | ||||||||||
| AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | F | RT | ||
| [mm] | [NM] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Opzettend Voorbeeld
