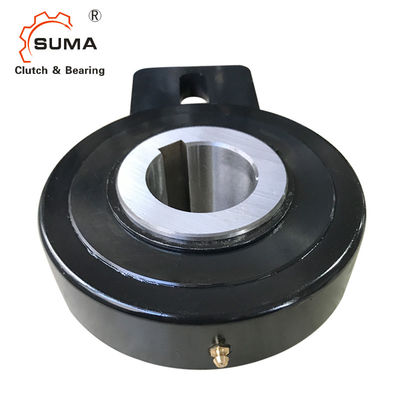

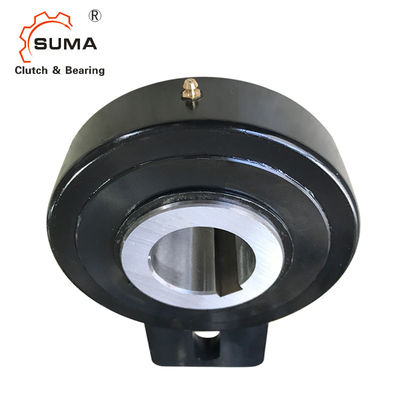

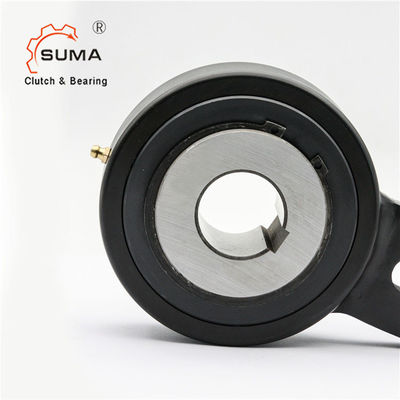

Ondersteunt Één Manier van AV80 80*190*64MM Koppeling het Dragen voor het Materiaal van de Korrelsilo
Technische Datas
PECI
SPECIFICATIE | |
Model | AV80 |
Droeg diameter | 80mm |
Buitendiameter | 190mm |
Dikte | 80mm |
Torsiecapaciteit | 2900Nm |
Het overschrijden van snelheid | 200r/min |
Gewicht | 8.7kg |
Pakket | Industrieel pakket |
levertijd | 7-10 dagen |
Betalingstermijnen | TT, L/C, D/P, D/A, Western Union, Paypal |
Het type AV is een roltype freewheelt. Het is met alle accomodatie, gecentreerd, en verzegeld door duidelijke lagers voor lage rotatiesnelheden gebruikend schild beschermde metaallabyrintverbindingen.
De eenheid is geleverd vet gesmeerd, klaar om in een horizontale of verticale positie te installeren. Hoofdzakelijk gebruikt als ondersteun, is de torsiecapaciteit hoog voor een minimum ruimtevereiste. Dit ontwerp is geschikt voor gebruik in moeilijke milieu's. Een bout, aan een vast gedeelte van de machine en het overgaan door de groef in het torsiewapen wordt beveiligd, verstrekt het rotatieeinde dat.
De radiale ontruiming op deze bout zou aan 1 3% van de groefbreedte gelijk moeten zijn.
Het torsiewapen en de lagers moeten niet prestressed zijn. Het rolontwerp maakt het AV-type ideaal voor lichte het indexeren toepassingen.
Afmetingen en Capaciteiten
Type | Grootte | TKN1) | Het overschrijden van snelheid | Gewicht | Belemmeringstorsie | ||||||||||
AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | F | RT | ||
[mm] | [NM] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Opzettend Voorbeeld
