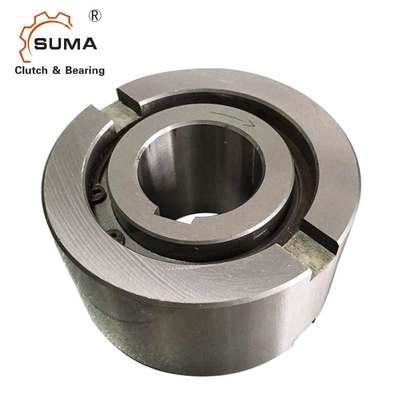

Houdt Één Manier van AE35 35*100*48mm freewheelt Koppelingslagers tegen
Eigenschappen
Naam: | De lagers van de de manierkoppeling van roltype één |
ModelNumbe | AE35 (35mmx100mmx48mm) |
Afmeting: | 35mmx100mmx48mm |
Materiaal: | Chrome-Staal /GCr15 |
Schilden: | Open type /Shield |
Verpakking: | Individuele verpakkings Industriële Verpakking |
Merk: | SUMA |
Betalingstermijn: | T/T, L/C; Het westenunie, Paypal |
Markt: | Europa 70%; Azië 20%; Andere Markt 10% |
Oorsprong: | Jiangsuprovincie |
Beschrijvingen: |
Het type VE is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om te steunen as en radiale ladingen. De smering en het verzegelen moeten ook door de installatie worden verstrekt. |
Mechanische eigenschappen | De nominale buitendiameter is een standaardkogellagerdimensie. De binnenrace wordt gesloten aan de schacht. Het buitenras heeft een h6-tolerantie en zou in een huisvesting met een K7-tolerantie moeten worden gepast. De extra zijinkepingen voorzien positieve torsietransmissie. Als de huisvestingstolerantie aan R6 is, is het gebruik van de inkepingen niet noodzakelijk, maar de huisvesting moet sterk genoeg zijn zich om niet na assemblage uit te breiden. Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren. |
Toepassingsgebieden: | auto; motorfiets; textielmachines; drukmachines; huistoestel; bouwmateriaal; landbouwmachines; plastic machines; snelheidsreductiemiddel; elektrorol; medische apparatuur; geschiktheidsmateriaal; voedselmachines |
Technische Datas
Afmetingen en Capaciteiten
Type | Grootte | Het overschrijden van snelheden | Gewicht | Belemmeringstorsie | |||||||||||
VE
|
dH7 (mm) |
TKN? 1 (NM) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
F (mm) |
e (mm) |
B (mm) |
t (mm) |
(kg) |
RT
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0,8 | 1.2 | 7 | 3.5 | 0,30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0,8 | 1.2 | 8 | 3.5 | 0,55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0,98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
Het opzetten en het Koppelen
