één de Rollager van de maniernaald
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | HFL3530 |

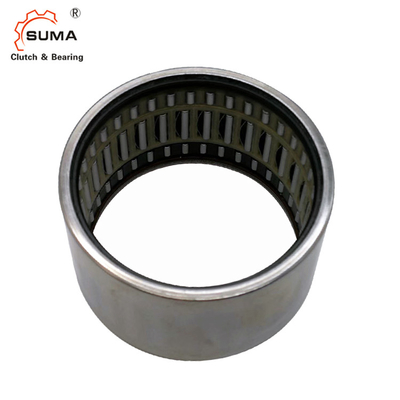

De Getrokken Kop die van HFL3530 35*42*30mm Één Koppeling van de Maniernaald dragen
Technische Datas
Getrokken de Rollager van de Kopnaald - Rolkoppeling met Lagerassemblage,
Kan torsie in slechts één richting, met hoge slotnauwkeurigheid overbrengen.
Van de de maniernaald van gld. Één van het de koppelingsgebruik de rollende elementen om een scheiding tussen bewegende delen te handhaven om rotatiewrijving te verminderen en radiale ladingen te steunen.
Ondanks het hebben van een kleine dwarsdoorsnede, heeft het lager nog een hoge capaciteit van het ladingslager, zijn de lagers van de naaldrol uitgerust met dunne en lange rollen (roldiameter D≤5mm, is L/D≥2.5, L de rollengte), zodat is de radiale structuur compact, en zijn binnendiameter en ladingscapaciteit is hetzelfde als die van andere types van lagers, en de buitendiameter is het kleinst.
| Toevoerkanaal Ring Shape | Één Manierkoppeling | Ladingsrichting | Radiaal |
|---|---|---|---|
| I.D. (Ø) | 35 | O.D. (Ø) | 42 |
| Breedte (mm) | 30 | Precisie (JIS) | Rang 0 |
| Specificaties | Norm | Toelaatbare Torsie (NM) | 121 |
| Toelaatbare snelheid in het geval dat de schacht wordt geroteerd | 3900 | Toelaatbare Rotatiesnelheid wanneer Buitenring rotates | 3900 |
Afmetingen en Capaciteiten
|
Schacht Dia. |
Koppelingsbenoeming | Massa |
Borndary Afmetingen |
Torsie | Het beperken van Snelheid |
Basislading Classificaties |
|||||
| Fw | D | C | Schacht | Buitenring | C | Co | |||||
| Min-1 | Min-1 |
KN | |||||||||
| mm | De plastic Lentes | De staallentes | g | mm | NM | t/min | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

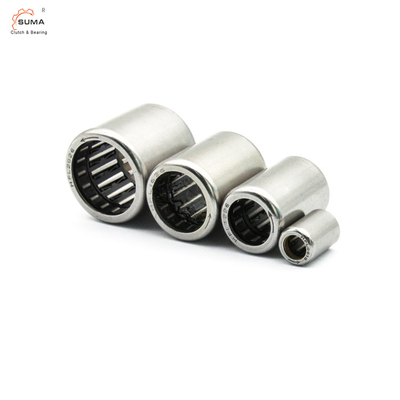

Beelden
FAQ
Q: Hoe pakt u de goederen in?
Q: Kan ik de steekproeven van u krijgen?
A: Het wordt hoogst aangemoedigd om om de steekproeven voor kwaliteitscontrole te vragen.
Q: Kunt u om de goederen op tijd te leveren beloven?
