HFL1426 14*20*26mm Getrokken de Rollager Één van de Kopnaald Manierkoppeling
Technische Datas
Gld.-Reeks Drie het Rij Getrokken lager van de Kopnaald is een rollager met cilindrische rollen.
De rollen zijn dun en lang met betrekking tot hun diameter. Dit soort rol wordt genoemd een naaldrol.
Het is vooral geschikt om resultaten met beperkte radiale installatiedimensies te dragen. Volgens verschillende toepassingen, gld.-kunnen de lagers van de naaldrol zonder binnenring of van de van de naaldrol en kooi componenten worden geselecteerd.
Dit soort het lager van de naaldrol kan radiale lading slechts dragen. De getrokken de rollagers van de kopnaald zijn de lagers van de naaldrol met dunne gestempelde en gevormde buitenringen.
Getrokken de Rollager van de Kopnaald - Rolkoppeling met Lagerassemblage:
HFL1426, droegen 14 mm, 20 mm OD, 26 mm-Breedte
Afmetingen en Capaciteiten van gld.-het Lager van de Naaldrol
Schacht Dia. |
Koppelingsbenoeming | Massa |
Borndary Afmetingen |
Torsie | Het beperken van Snelheid |
Basislading Classificaties |
|||||
Fw | D | C | Schacht | Buitenring | C | Co | |||||
Min-1 | Min-1 |
KN | |||||||||
mm | De plastic Lentes | De staallentes | g | mm | NM | t/min | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

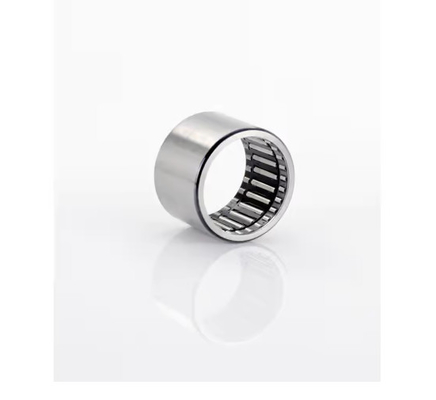

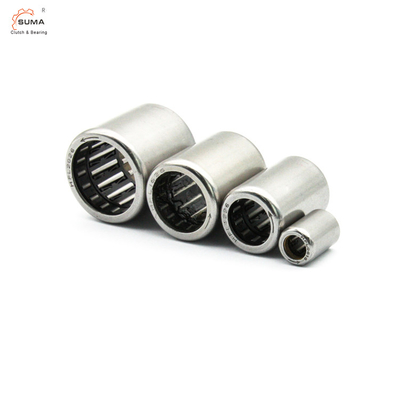

Beelden van gld. Getrokken de Rollager van de Kopnaald
