Het Lager van de rolkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | FND470Z |

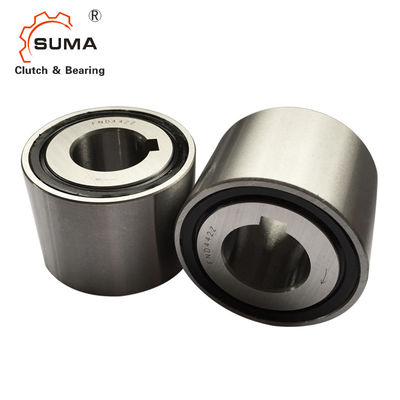

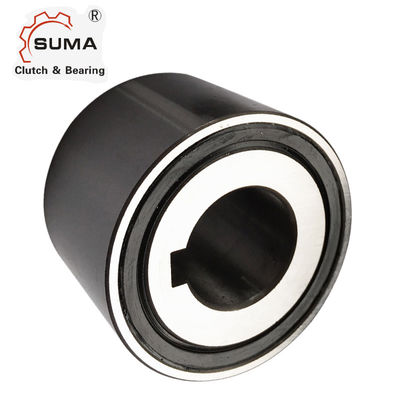

FND470Z 40*75*34MM 509Nm de Unidirectionele Koppeling freewheelt ondersteunt Koppeling
Eigenschappen
Breedte 34 mm
Werkende temperatuur max. 100°C
De oliesmering van het smerings Doeltreffende leven
Installatietolerantie
Schacht js6 (k5); hub H6
Het koppelen delen
Verharden en malen van de het koppelen delen zijn niet noodzakelijk.
Maak (vrij vet) grondig de het koppelen delen in de buurt van schoon freewheelen koppeling evenals freewheel de ringen van de koppeling alvorens de perspasvorm te maken.
Lager
Freewheel koppeling omvat bal en rollagers. De extra externe lagersteun is niet noodzakelijk.
Pers geschikte druk
Moet de pers geschikte druk niet op de ballen worden toegepast.
Het vastklemmen richting
De pijl op de binnenring wijst het vastklemmen van de binnenring aan
richting.
Technische Datas
| Punt | FND470Z |
| Materiaal | GCr15 |
| Droeg dia. | 40 mm |
| Buitendia. | 75 mm |
| Breedte (b) | 34 mm |
| Torsiecapaciteit | 509 N.m |
| Het overschrijden beperkend snelheid (binnenras) | 1000 r/min |
| Gewicht | 0,69 kg |
| Pakket | Kartondoos of als uw vereisten |
Afmetingen en Capaciteiten
| Benoeming | D | D | W | Tnom | nmax | Cdyn. | Cstat. | Gewicht | B | t | Punt nr. |
| [mm] | [mm] | [mm] | [NM] | [t/min] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1.100 | 12.691 | 16.320 | 0,55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1.100 | 12.691 | 16.320 | 0,55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3.8 | 306533 |
